Live cell imaging KD 측정법: 단분자 수준 분석 가이드

핵심 인사이트 (Key Insight)

live cell imaging KD 측정은 인위적인 세척 과정 없이 세포의 실제 생리적 환경에서 수용체와 리간드의 결합 친화도를 정량화하는 혁신적인 방법입니다. TIRF, FCS, FRAP 등의 단분자 생물물리학 기법을 활용하여 세포 불균질성과 단일세포 KD를 도출함으로써, 기존 한계를 극복하고 보다 예측력 높은 신약 효능 지표를 확보할 수 있습니다.

인사이트 키워드: live cell imaging KD 측정, 단분자 결합 분석, 세포 표면 수용체 실시간, 세포 불균질성

1. Live cell imaging KD 측정의 필요성

1.1 기존 KD 측정법의 한계와 생리적 환경의 중요성

신약 개발 과정에서 타겟 단백질에 대한 결합력(Affinity) 확인은 필수적입니다. 하지만 기존의 SPR(Surface Plasmon Resonance)이나 ELISA 방식은 정제된 단백질을 고체 표면에 고정화하여 측정하므로, 세포막의 유동성이나 복합적인 세포 내 환경을 반영하지 못하는 한계가 있습니다. 이러한 문제를 해결하기 위해 도입된 live cell imaging KD 측정은 별도의 세척 단계 없이 세포의 원래 생리 상태에서 상호작용을 관찰할 수 있게 해줍니다.

1.2 단분자 수준 분석이 제공하는 추가 정보

형광 현미경을 이용한 단분자 결합 분석은 앙상블(Ensemble) 평균값에 가려진 개별 분자들의 미세한 동역학을 포착합니다. 이를 통해 연구자들은 세포 불균질성을 파악하고, 세포 아형에 따른 단일세포 KD의 분포를 도출하여 약물의 반응성을 보다 정밀하게 예측할 수 있습니다.

1.3 Target 예시: Wnt 수용체 결합

대표적인 적용 사례로 Wnt 수용체 결합 메커니즘 연구를 들 수 있습니다. Wnt 리간드와 Frizzled 수용체 간의 복잡한 결합 동역학은 실시간 이미징을 통해서만 그 정확한 해리 상수와 수용체 내재화 패턴을 규명할 수 있습니다.

2. Live Cell Imaging KD 측정의 원리

2.1 결합 친화도 KD와 동역학 파라미터

결합 친화도를 나타내는 해리 상수(K_D)는 리간드와 수용체가 분리되려는 속도(k_d)를 결합하려는 속도(k_a)로 나눈 값입니다 (K_D = k_d / k_a). 값이 작을수록 타겟에 대한 결합력이 강함을 의미합니다. 형광 현미경 기법은 이 속도 상수들을 세포 표면 수용체 실시간 추적을 통해 직접 구합니다.

2.2 단분자 생물물리학의 기초

이 분석은 분자의 확산(Diffusion), 표면 수용체와의 결합(Binding), 그리고 형광 신호의 소실을 의미하는 광표백(Photobleaching)이라는 단분자 생물물리학적 특성에 기초합니다. 정확한 데이터를 얻기 위해서는 광표백 속도를 결합 동역학 파라미터에서 철저히 분리하여 계산해야 합니다.

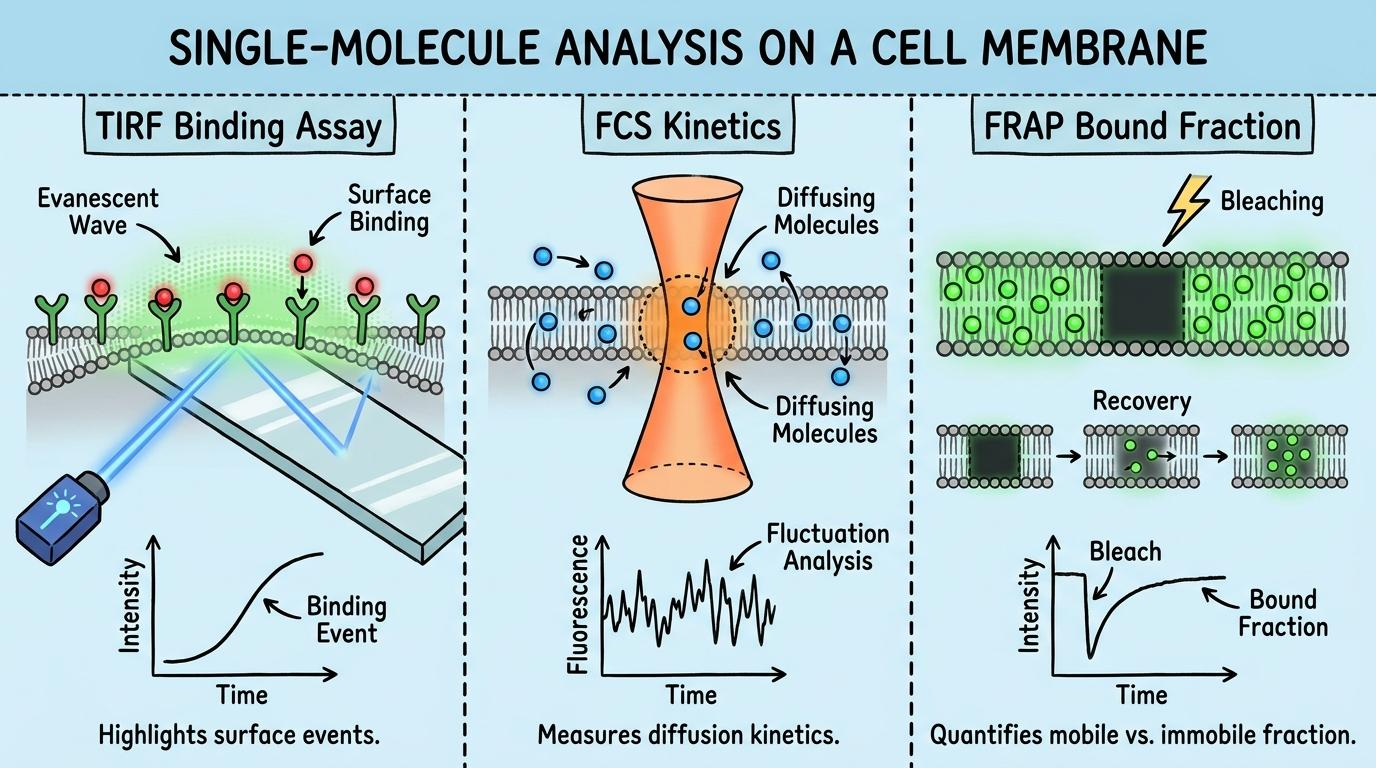

[그림 1] 단분자 생물물리학 기반 형광 현미경 이미징 기법의 모식도

3. 주요 실험 기법 및 데이터 획득

3.1 TIRF Binding Assay의 원리

TIRF binding assay(전반사 형광 현미경)는 커버글라스와 시료 경계면에 발생하는 소멸파(Evanescent wave)를 이용하여 표면에서 약 100~200nm 이내의 형광만을 여기시킵니다. 이를 통해 배경 노이즈를 극적으로 줄이고, 세포막에 결합하는 단일 리간드의 결합 및 해리 이벤트를 시계열(on/off 상태)로 식별할 수 있습니다.

3.2 FCS 결합 친화도 측정

FCS 결합 친화도 분석은 매우 작은 레이저 초점 영역(나노볼륨)을 지나는 형광 분자의 강도 변동을 측정합니다. 분자가 수용체와 결합하여 무거워지면 확산 시간이 느려집니다. 이 확산 시간의 차이를 자가상관함수(Autocorrelation function)로 분석하여 자유 분자(Free fraction)와 결합 분자(Bound fraction)를 분리해 냅니다.

3.3 FRAP Bound Fraction 분석

특정 영역에 강한 레이저를 조사하여 형광을 제거한 후, 주변 형광 분자가 이동해 오며 신호가 회복되는 과정을 관찰합니다. FRAP bound fraction은 회복 속도와 최종 회복 비율을 기반으로 수용체에 결합한 리간드의 체류 시간(Residence time)을 도출하는 데 유용합니다.

기법	측정 항목	KD 측정 원리	주요 특징
TIRF binding assay	단일 분자 결합/해리 이벤트	단분자 비디오에서 k_a, k_d 직접 추적	세포 표면 수용체 관찰, 단분자 민감도
FCS	형광 강도 변동 (확산 시간)	확산 시간 변화로 bound fraction 도출	나노볼륨 내 단일 분자 고감도 검출
FRAP	회복 곡선, bound fraction	회복 속도 기반 residence time 추정	세포 내 결합 동역학 정량에 우수

Pro-tip: 광표백 오차 보정 노하우

FRAP와 FCS를 상호 교차 검증하여 광표백으로 인한 데이터 왜곡을 최소화하십시오. FCS 측정 시 레이저 출력을 최적화하여 결합 분자의 광표백을 억제하면, FRAP를 통해 얻은 체류 시간(Residence time) 결과와 높은 일치도를 보여 신뢰성 있는 KD 값을 확보할 수 있습니다.

4. 데이터 전처리 및 결합 동역학 추출

4.1 노이즈 제거와 품질 관리

살아있는 세포 이미징은 필연적으로 배경 노이즈를 동반합니다. 정확한 단일세포 KD 계산을 위해서는 Background subtraction과 ROI(관심 영역)의 적절한 선정이 필수적입니다. 세포의 미세한 이동을 보정하는 알고리즘을 적용하고, 데이터의 신호대잡음비(SNR)와 피팅 잔차(Fitting residual)를 점검해야 합니다.

4.2 기법별 파라미터 계산법

TIRF: 개별 형광 스팟의 결합 시간(Dwell time) 분포를 지수 함수(Exponential fit)로 분석하여 해리 상수 k_d를 직접 추정합니다.
FCS: 리간드 농도별로 결합 비율(Bound fraction)을 측정하여 결합 등온선(Binding isotherm)을 그리고 K_D를 도출합니다.
FRAP: 광표백 후 형광 회복 곡선을 통해 수용체의 이동성(Mobility)과 결합 상태를 간접적으로 정량화합니다.

전통적인 SPR 시스템과 본 기술 간의 장단점을 명확히 인지하고 싶다면 다음 자료가 도움이 됩니다.
기존 분석 장비의 원리와 한계를 비교해 보려면 SPR 분석 서비스 가이드를 확인해 보시기 바랍니다.

5. 고급 분석 및 실시간 모니터링

5.1 세포 불균질성과 단일세포 분해능

모든 세포가 동일한 수용체 발현량과 친화도를 가지는 것은 아닙니다. 세포 불균질성을 반영한 히스토그램이나 바이올린 플롯으로 단일세포별 KD 분포를 시각화하면, 특정 약물에 강하게 반응하는 세포 군집(Sub-population)을 식별해 낼 수 있습니다. 이는 표적 항암제 개발 등에서 매우 중요한 생물학적 인사이트를 제공합니다.

5.2 수용체 내재화 실시간 추적

리간드가 수용체에 결합한 후, 복합체가 세포 내부로 이동하는 수용체 내재화 실시간 과정을 Time-lapse 모드로 관찰할 수 있습니다. 내재화 속도와 KD 간의 상관관계를 분석하면 약물의 작용 기전과 약효 지속 시간을 보다 입체적으로 평가할 수 있습니다.

세포 기반 플랫폼에서의 결합 분석 전반에 대한 심층적인 프로세스가 궁금하시다면 Protein-Cell Binding Affinity KD 분석법 자료를 참조하십시오.

6. 한계점 분석 및 향후 전망

6.1 오차 원인 통제

형광 퀜칭(Quenching), 초점 이탈로 인한 신호 소실, 수용체 클러스터링으로 인한 결합력 증대(Avidity effect) 등은 정확한 형광 현미경 KD 도출을 방해하는 요소입니다. 분석 모델이 1:1 결합을 가정하고 있는지, 실제 생물학적 복합체를 반영하는지 검토해야 합니다.

6.2 결론 및 미래 응용

결론적으로, Live cell imaging 기반 분석은 단순히 결합 여부를 넘어, 살아 숨 쉬는 세포 환경 내 단분자 수준의 결합 친화도 분석을 실현합니다. 향후 AI 기반 자동 분석 알고리즘과 고처리량 스크리닝(HTS) 시스템이 융합된다면, 항체 치료제 및 세포 치료제 최적화 파이프라인에서 혁신적인 효능 예측 도구로 자리 잡을 것입니다.

보유하신 샘플의 정확한 결합 친화도를 살아있는 세포에서 확인하고 싶으신가요?
전문가의 단분자 이미징 맞춤 컨설팅을 통해 연구의 신뢰도를 한 차원 높여보세요.

단분자 결합 분석 전문가와 상담하기

자주 묻는 질문 (FAQ)

Q. 기존 SPR 분석 대비 Live cell imaging KD 측정의 가장 큰 장점은 무엇인가요?

A. SPR은 타겟 단백질을 칩 표면에 고정해야 하므로 단백질의 구조적 변형이 생길 수 있습니다. 반면, Live cell imaging은 살아있는 세포막의 유동성과 보조 인자들을 그대로 유지한 채로 리간드와의 상호작용을 측정하므로 인체 내 실제 반응을 훨씬 더 정확하게 예측할 수 있습니다.

Q. TIRF binding assay에서 세포 내부의 신호 노이즈는 어떻게 차단하나요?

A. TIRF는 빛이 유리와 샘플 경계면에서 전반사될 때 발생하는 ‘소멸파’를 이용합니다. 이 빛은 표면에서 약 100~200nm 깊이까지만 도달하므로, 세포 표면 수용체의 형광만 강하게 여기시키고 세포 내부 깊은 곳의 배경 노이즈는 물리적으로 차단합니다.

Q. 단일세포 수준의 분석이 신약 개발에 왜 중요한가요?

A. 동일한 세포주라 하더라도 세포마다 수용체의 발현량이나 미세 환경이 다른 ‘세포 불균질성’이 존재합니다. 단일세포 KD를 분석하면 앙상블 평균에 가려져 있던 약물 반응성이 높은 특정 하위 군집을 파악할 수 있어, 표적 치료제의 효능을 더 세밀하게 최적화할 수 있습니다.

핵심 용어 정리 (Glossary)

TIRF (Total Internal Reflection Fluorescence): 전반사 현상을 이용해 커버글라스 표면 근처의 얇은 층(세포막)만을 선택적으로 이미징하여 단일 분자를 관찰하는 고해상도 현미경 기법입니다.
FCS (Fluorescence Correlation Spectroscopy): 나노미터 수준의 작은 초점 영역을 통과하는 형광 분자의 강도 요동을 통계적으로 분석하여 분자의 확산 속도와 결합 비율을 측정하는 기법입니다.
FRAP (Fluorescence Recovery After Photobleaching): 강한 레이저로 국소 부위의 형광을 소거한 뒤, 주변 분자들의 유입으로 형광이 회복되는 속도를 분석해 분자의 유동성과 체류 시간을 측정합니다.

연관 토론 주제

고형암 모델에서 세포 외 기질(ECM)이 단일세포 KD 분포와 약물 침투에 미치는 물리적 영향
AI 기반 영상 추적 알고리즘이 TIRF binding assay의 데이터 처리 속도와 정확성에 미치는 기여도
항체 치료제 개발 시 SPR 데이터와 Live cell imaging 데이터를 통합 분석하기 위한 최적의 파이프라인 구축 방안

문의 QR 코드 (메시지 연결)

주요 참고 문헌

와이클루바이오. (n.d.). Cell Binding Affinity Analysis Korean Guide. Retrieved from https://ycluebio.com/cell-binding-affinity-analysis-korean-guide/
PubMed. (2010). Single-molecule kinetics of ligand-receptor interactions on live cells. PMID: 21044608.
Molecular Devices. (n.d.). Live Cell Imaging Applications and Techniques.
