Mass Transport Limitation SPR 분석: 물질 전달 제한 극복을 통한 키네틱 정확도 향상 가이드

Mass Transport Limitation SPR 분석: 왜 데이터가 왜곡되는가?

SPR(Surface Plasmon Resonance) 분석에서 가장 흔하지만 놓치기 쉬운 오차 원인이 바로 Mass Transport Limitation (MTL)입니다. 이는 분석물(Analyte)이 용액에서 센서 칩 표면의 리간드로 이동하는 ‘물리적 전달 속도’가 실제 ‘화학적 결합 속도'(kon)보다 느릴 때 발생합니다. 이 경우, 시스템은 실제 결합 능력이 아닌 분석물이 공급되는 속도를 측정하게 되어 kon 값을 잘못 계산하게 됩니다.

MTL의 주요 발생 원인과 징후

MTL은 주로 다음과 같은 조건에서 두드러지게 나타납니다.

• 고밀도 리간드 고정화: 리간드가 300 RU 이상으로 과도하게 고정되면 표면에서 분석물 소비가 빨라져 공급 병목이 생깁니다.
• 저유속 조건: 유속이 낮으면 확산 경계층(delta)이 두꺼워져 분석물이 표면에 도달하는 시간이 길어집니다.
• 징후: kon 값이 10^7 M^-1 s^-1 이상으로 비정상적으로 높게 나오거나, 센서그램의 결합 초기(on-phase) 곡선이 농도에 따라 비선형적으로 둔화되는 패턴을 보입니다.

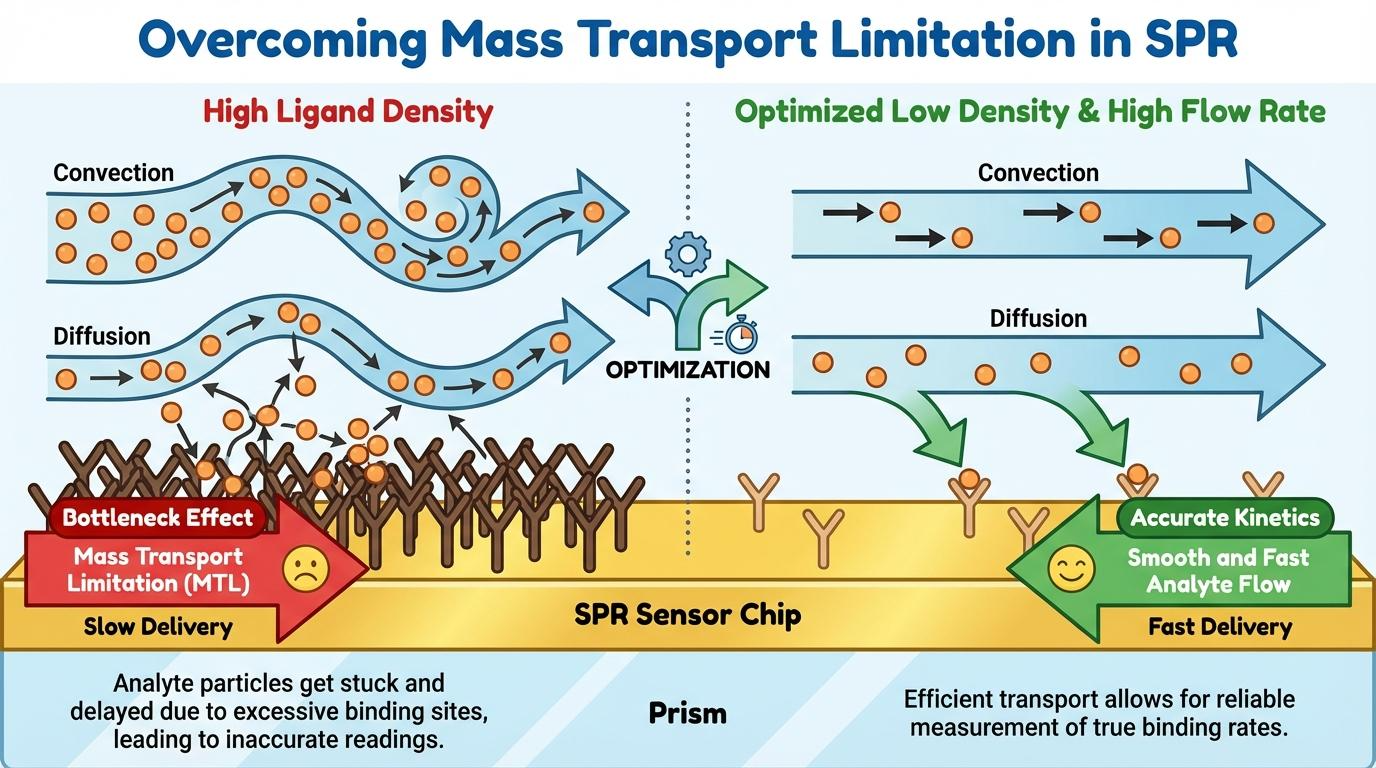

물질 전달 제한 극복을 위한 실전 전략

정확한 키네틱 데이터를 얻기 위해서는 물리적 전달 속도 상수(kt)를 화학적 결합 속도보다 충분히 크게 만들어야 합니다.

1. 저밀도 고정화(Low Density Immobilization)

가장 효과적인 방법은 리간드 고정화 밀도를 50~150 RU 수준으로 낮추는 것입니다. 이는 표면에서의 분석물 수요를 줄여 전달 제한을 원천적으로 차단합니다.

2. 이론적 Rmax 계산을 통한 실험 설계

실험 전 목표로 하는 최대 결합 신호(Rmax)를 계산하여 적절한 고정화 수치를 설계해야 합니다.

예를 들어, 150 kDa 항체(Analyte)가 50 kDa 항원(Ligand)에 1:1로 결합(Sm = 1)할 때, 리간드를 100 RU 고정화했다면 이론적 Rmax는 300 RU가 됩니다. 키네틱 정확도를 위해서는 이 Rmax가 20~100 RU 범위에 오도록 R_ligand를 역산하여 조정하는 것이 좋습니다.

데이터 신뢰성 검증: MTL 여부 확인 방법

실험 결과에서 MTL이 해결되었는지 확인하기 위한 체크리스트입니다.

검증 방법	세부 절차	MTL 확인 기준
유속 변화 테스트	10, 30, 50 uL/min 유속 비교	유속 증가 시 kon 값이 상승하면 MTL 존재
잔차(Residual) 분석	1:1 Langmuir 모델 피팅	S자 형태의 체계적 오차 패턴 발생 시 MTL 의심
고/저밀도 비교	다른 밀도의 칩에서 실험	저밀도 칩에서 kon이 더 크게 측정되면 MTL 오차임

핵심 용어 정리 (Glossary)

• Mass Transport Limitation (MTL): 분석물이 표면 리간드에 도달하는 속도가 결합 속도를 따라가지 못해 생기는 물리적 지연 현상.
• Diffusion Boundary Layer (delta): 센서 표면 위에서 유체의 흐름이 느려져 확산에 의존해 물질이 이동해야 하는 얇은 층.
• kon (Association Rate Constant): 리간드와 분석물이 결합하는 속도를 나타내는 상수로, MTL 발생 시 실제보다 낮게 측정될 수 있음.
• Rmax: 모든 리간드 결합 부위가 포화되었을 때의 최대 이론적 반응값.

참고문헌

• YclueBio. “SPR Mass Transport Limitation & kon Check Guide.”
• Malvern Panalytical. “Technologies for Biomolecular Interaction Analysis.”
• Myszka, D. G. (1997). “Kinetic analysis of macromolecular interactions using surface plasmon resonance biosensors.” Current Opinion in Biotechnology.
