플레이트 리더(Plate Reader)를 활용한 결합 친화도(KD) 분석 방법

결합 친화도 KD 측정: 기본 개념과 중요성

Binding Affinity란 무엇인가

결합 친화도(Binding affinity)는 두 분자가 서로 얼마나 강하게 결합하는지를 나타내는 척도입니다. 단백질-단백질 상호작용이나 항원-항체 반응에서 이 수치는 약물의 효능을 결정짓는 핵심 요소입니다. 결합 친화도를 정량적으로 표현할 때 가장 널리 사용하는 지표가 바로 KD입니다.

KD(Dissociation Constant)의 진정한 의미

KD는 해리 상수(Dissociation constant)를 뜻합니다. 이는 수용체(Receptor)의 절반이 리간드(Ligand)와 결합하여 포화 상태에 도달했을 때의 리간드 농도를 의미합니다. 단위는 주로 몰농도(M)를 사용합니다.

매우 중요한 점은 KD 값이 작을수록 결합이 강하다는 사실입니다. 예를 들어 KD가 10^-9 M (nM)인 항체는 10^-6 M (uM)인 항체보다 표적에 훨씬 더 강력하게 달라붙습니다.

플레이트 리더를 활용한 KD 데이터 수집 원리

장비가 아닌 분석법의 이해

흔히 “플레이트 리더로 KD를 측정한다”라고 표현합니다. 하지만 플레이트 리더는 직접 KD를 재는 장비가 아닙니다. 빛의 흡광도(Absorbance), 형광(Fluorescence), 발광(Luminescence) 신호를 정량화하여 읽어주는 도구일 뿐입니다.

엔드포인트 분석(Endpoint Assay)의 활용

ELISA 기반의 발색 반응이나 형광 결합 분석에서 웰(Well)마다 서로 다른 농도의 리간드를 처리합니다. 이후 플레이트 리더로 반응의 결과물(신호 강도)을 읽어냅니다. 이렇게 얻은 신호 값들을 농도별로 나열하여 그래프를 그리고, 수학적 모델을 통해 KD를 ‘계산’하는 것이 정확한 과정입니다.

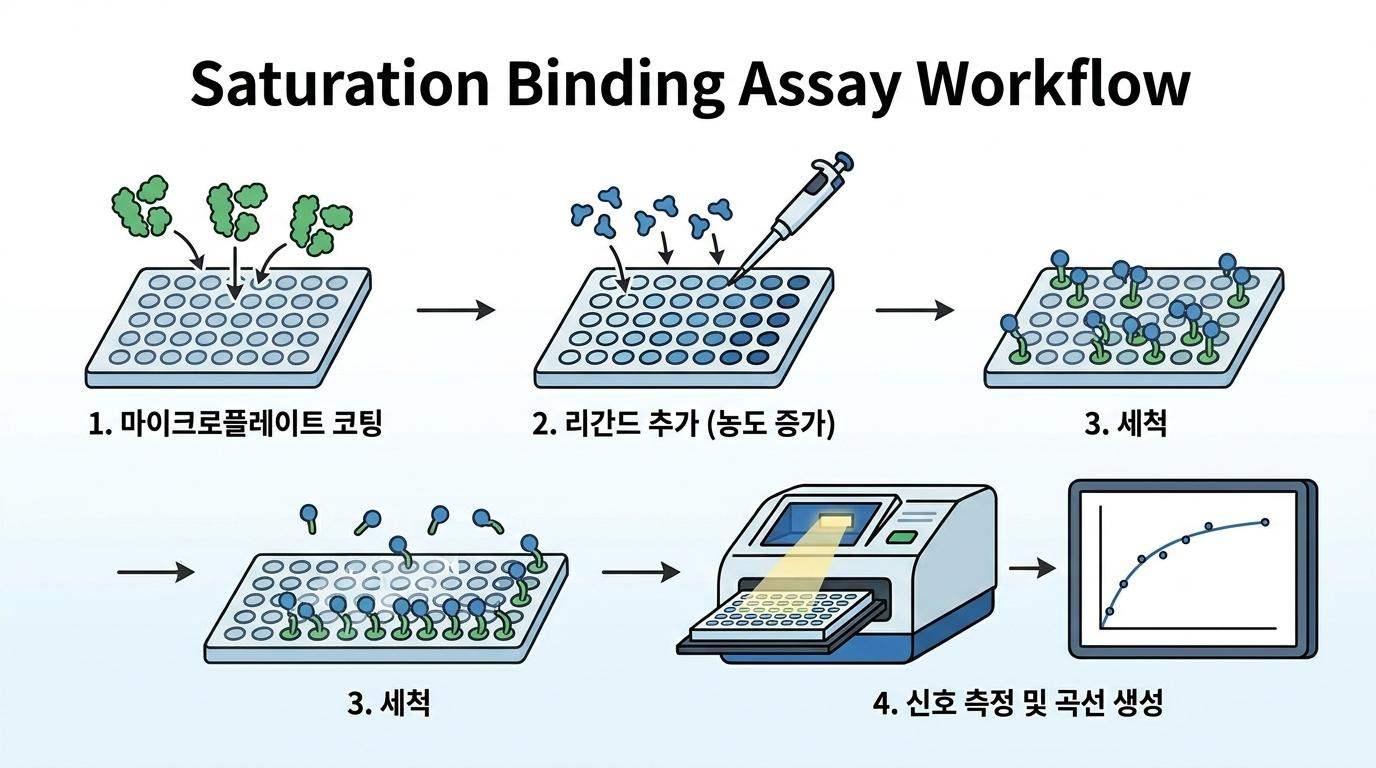

포화 결합 분석(Saturation Binding Assay)의 핵심 원리

수용체 고정과 리간드 농도 증가

포화 분석법의 기본은 한 물질을 고정하고 다른 물질의 농도를 높여가는 것입니다. 마이크로플레이트 바닥에 수용체나 항원을 일정한 양으로 코팅합니다. 그런 다음 형광이나 효소가 붙은 리간드의 농도를 점진적으로 증가시키며 결합시킵니다.

수용체 점유율(Receptor Occupancy)의 이해

리간드 농도가 높아질수록 결합하는 리간드의 양도 늘어납니다. 하지만 코팅된 수용체의 수는 한정되어 있습니다. 결국 모든 수용체가 리간드와 결합하게 되면 더 이상 신호가 증가하지 않고 평형 상태의 수평선(Plateau)을 그리게 됩니다. 이를 결합 등온선(Binding isotherm)이라고 부릅니다.

반드시 이 포화 구간(Plateau) 데이터가 존재해야만 최대 결합량(Bmax)을 신뢰성 있게 도출할 수 있습니다. Bmax가 정확해야 수식에 따라 정확한 KD 값을 추정할 수 있습니다.

분석 지표 비교: KD vs EC50 vs IC50

정확한 실험 설계를 위해 목적에 맞는 지표를 선택하는 것이 중요합니다. 아래 표를 통해 각 지표의 특성을 비교해 보세요.

지표	정의	주요 목적	실험 모델
KD	물리적 결합 친화도 (해리 상수)	순수 단백질 간의 결합 강도 측정	Saturation, SPR, BLI
EC50	최대 반응의 50%를 유도하는 농도	약물의 기능적 효능(Potency) 평가	Cell-based assay
IC50	최대 억제 반응의 50%를 나타내는 농도	억제제나 길항제의 저해 능력 평가	Competition assay

신뢰할 수 있는 KD 도출을 위한 실험 설계 팁

단계별 실험 흐름 최적화

ELISA나 플레이트 기반 실험의 기본 흐름은 코팅, 블로킹(Blocking), 결합, 세척(Washing)으로 이어집니다. 수용체 코팅 농도는 너무 높지 않게 설정하세요. 농도가 너무 높으면 리간드 고갈 현상(Ligand depletion)이 발생하여 정확한 측정이 어렵습니다.

리간드 농도 범위 설정

리간드의 농도 구간을 넓게 잡는 것이 핵심입니다. 예상되는 KD 값의 0.1배 농도부터 최소 10배 이상 높은 농도까지 포함하도록 희석열(Serial dilution)을 구성하세요. 그래야 곡선이 완벽한 S자 형태나 포화 곡선을 그릴 수 있습니다.

비특이적 결합(NSB) 제어

배경 신호(Background)와 비특이적 결합(Non-specific binding)을 줄이는 것이 중요합니다. 코팅되지 않은 웰에 리간드만 처리한 대조군을 반드시 포함하세요. 최종 데이터 분석 시 총 결합량(Total binding)에서 비특이적 결합량을 빼주어야 순수 특이적 결합(Specific binding) 데이터를 얻을 수 있습니다.

분석 전 필수 확인: 데이터 품질 관리(QC) 지표

Z-factor (Z’-factor)의 의미와 기준

안정적인 결합 분석(Binding assay)을 위해서는 시그널 윈도우가 충분히 넓어야 합니다. 이때 사용하는 지표가 Z’-factor입니다. 이는 양성 대조군(최대 결합)과 음성 대조군(배경 신호)의 평균과 표준편차를 이용해 계산합니다.

Z’-factor 값이 0.5 이상이면 훌륭한(Excellent) 분석법으로 평가합니다. 만약 0.5 미만이라면 웰(Well) 간의 편차가 크거나 신호 강도가 너무 약한 것입니다. 이 경우 리간드 농도, 코팅 시간, 세척 횟수 등의 조건을 다시 최적화해야 합니다.

변동계수(CV, Coefficient of Variation) 관리

같은 농도의 샘플을 2개 이상 반복(Duplicate 또는 Triplicate) 측정할 때, 결과값의 일치도를 변동계수(CV)로 확인합니다. 일반적으로 ELISA 기반 플레이트 리더 측정에서 CV 값이 10% 이하가 되도록 관리해야 합니다.

CV 값이 높게 나타난다면 피펫팅(Pipetting) 오차, 불균일한 세척, 버퍼 내 기포 발생 등을 의심해야 합니다. 균일한 데이터를 얻어야 곡선 피팅(Curve fitting) 시 오차가 줄어들고 정확한 해리 상수(KD)를 얻을 수 있습니다.

결합 친화도 KD를 도출하는 수학적 원리

One-site Binding Model 적용

가장 기본이 되는 모델은 하나의 리간드가 하나의 수용체 결합 부위에 부착한다는 가정을 따릅니다. 이를 수식으로 나타내면 다음과 같습니다.

Y = (Bmax * [L]) / (KD + [L])

여기서 Y는 측정된 신호(결합량), Bmax는 최대 결합량, [L]은 첨가한 리간드의 농도를 의미합니다. 이 공식을 통해 측정된 데이터 점들을 선으로 잇는 비선형 회귀 분석을 수행하게 됩니다.

반포화 지점과 수동 계산의 한계

수식에 따르면 Y가 Bmax의 절반(50%)일 때, 분모의 KD와 [L]의 값이 같아집니다. 즉 그래프상에서 최대 신호의 절반에 해당하는 X축(농도) 값이 바로 KD입니다. 하지만 연구자가 눈대중으로 반포화 지점을 찾거나 선형으로 변환하여 수동 계산하면 큰 오차가 발생합니다. 반드시 전문 소프트웨어를 사용해야 합니다.

스캐차드 플롯(Scatchard Plot)의 역사와 한계

과거에는 비선형 데이터를 분석할 컴퓨터 프로그램이 부족했습니다. 그래서 비선형 방정식을 1차 방정식(직선) 형태로 변환하는 스캐차드 플롯(Scatchard Plot)을 자주 사용했습니다. 결합된 리간드의 양을 자유 리간드의 양으로 나눈 값을 Y축에 두고, 결합된 리간드의 양을 X축에 두어 그래프를 그리는 방식입니다.

하지만 이 방식은 치명적인 단점이 있습니다. X축과 Y축 모두에 실험 오차가 포함되어 선형 회귀(Linear regression)의 기본 가정을 위반하게 됩니다. 높은 농도에서의 작은 오차가 그래프 상에서 엄청나게 증폭되어 기울기를 왜곡합니다. 따라서 현대 연구 논문에서는 스캐차드 플롯 대신 원본 데이터를 그대로 사용하는 비선형 회귀(Nonlinear regression) 분석을 표준으로 채택하고 있습니다.

GraphPad Prism을 이용한 곡선 피팅 실무

데이터 입력 및 그래프 생성

GraphPad Prism을 실행하고 XY 테이블을 생성합니다. X축에는 리간드의 농도를 입력합니다. 이때 로그(Log) 값이 아닌 실제 농도(M)를 입력하는 것이 Saturation 분석의 기본입니다. Y축에는 반복 실험한 플레이트 리더의 신호 값(OD, 형광 등)을 입력하세요.

Nonlinear Regression 선택

데이터 입력 후 분석 탭에서 ‘Nonlinear regression (curve fit)’을 선택합니다. 방정식 목록에서 ‘Binding – Saturation’ 카테고리를 찾습니다. 여기에서 ‘One site – Specific binding’ 모델을 선택해 주세요. 배경 신호를 미리 빼지 않았다면 ‘One site – Total and nonspecific binding’을 선택하여 프로그램이 비특이적 결합을 함께 계산하도록 설정하세요.

피팅 품질(Fit Quality) 검증하기

분석 결과가 나오면 R제곱(R-squared) 값만 보고 만족해서는 안 됩니다. R제곱이 높아도 피팅이 잘못될 수 있습니다. 신뢰 구간(Confidence interval)이 너무 넓지 않은지 확인하세요. 95% 신뢰 구간이 매우 넓게 퍼져 있다면 농도 범위 설정이 잘못되었거나 실험 오차가 큰 것입니다. 또한 잔차(Residual) 그래프가 특정 패턴 없이 0을 기준으로 고르게 분포해야 올바른 피팅입니다.

경쟁 분석(Competition Assay)과 IC50의 활용

치환 곡선(Displacement Curve)의 이해

직접 표지된 리간드를 구하기 어렵다면 경쟁 분석을 사용합니다. 형광이나 효소가 표지된 기준 리간드(Tracer)의 농도를 고정합니다. 그리고 표지되지 않은 경쟁 물질(테스트 약물)의 농도를 점차 높이면서 기준 리간드를 수용체에서 밀어내는 과정을 관찰합니다.

Cheng-Prusoff 식을 통한 KD 변환

경쟁 분석을 통해 얻은 그래프는 신호가 점차 감소하는 역-S자 형태를 띕니다. 이 곡선의 중간 지점이 IC50입니다. 이 IC50 값에 Cheng-Prusoff 방정식을 대입하면 억제 상수(Ki)를 구할 수 있습니다. 테스트 약물이 수용체에 단일 결합한다면, 계산된 Ki 값은 해당 물질의 평형 해리 상수(KD)와 실질적으로 동일하게 간주할 수 있습니다.

플레이트 기반의 엔드포인트 실험(ELISA 등)을 넘어, 리간드의 결합 및 해리 속도(Kon, Koff)를 실시간으로 분석하여 보다 정밀한 동역학 데이터를 얻고 싶으신가요?

고해상도 SPR 분석 서비스 자료 확인하기

겉보기 친화도(Apparent Affinity)와 결합력(Avidity)

다가 결합(Multivalent Binding)의 함정

일반적인 항체(IgG)는 두 개의 결합 부위를 가진 이가(Bivalent) 분자입니다. 플레이트에 타겟 단백질을 코팅하고 항체를 반응시킬 때, 항체의 양팔이 인접한 두 개의 타겟과 동시에 결합할 수 있습니다. 이렇게 되면 하나의 팔이 결합했다 떨어지더라도 다른 팔이 붙어있어 완전히 분리되지 않습니다.

진정한 KD와 Apparent KD 구분

다중 결합으로 인해 겉보기 결합력이 원래의 단일 결합 친화도보다 훨씬 강하게 측정되는 현상을 결합력(Avidity effect)이라고 합니다. 이 경우 플레이트 리더로 측정한 값은 순수한 물리적 KD가 아닌 겉보기 친화도(Apparent KD)입니다. 논문을 작성할 때는 이 차이를 명확히 인지하고 데이터를 해석해야 합니다.

정제된 재조합 단백질 환경이 아닌, 실제 살아있는 세포 표면에 발현된 수용체와 약물 간의 생리적인 결합 친화력을 검증해야 하는 단계이신가요?

세포 기반 Protein-Cell Binding Affinity (KD) 분석 서비스 자세히 보기

기술 비교: 플레이트 리더(ELISA) vs SPR vs BLI

연구 목적과 예산에 따라 결합 친화도 분석 장비를 선택해야 합니다. 각 플랫폼의 장단점을 명확히 파악하여 실험을 설계하세요.

비교 항목	플레이트 리더 (ELISA)	SPR (Surface Plasmon Resonance)	BLI (Bio-Layer Interferometry)
데이터 유형	엔드포인트 평형 상태 (Endpoint)	실시간 동역학 (Real-time Kinetics)	실시간 동역학 (Real-time Kinetics)
측정 지표	겉보기 해리 상수 (Apparent KD)	결합 속도(Kon), 해리 속도(Koff), KD	결합 속도(Kon), 해리 속도(Koff), KD
라벨링 유무	필요함 (효소, 형광 등 표지 필수)	불필요 (Label-free)	불필요 (Label-free)
처리량 (Throughput)	매우 높음 (96/384 웰 동시 처리)	중간 ~ 낮음 (순차 분석)	높음 (다중 채널 팁 동시 분석)
주요 장점	저렴한 비용, 높은 접근성	최고 수준의 감도와 정확성	조성 복잡한 시료(혈청 등) 측정 용이

측정 데이터 해석 시 흔한 오류와 논문 작성 가이드

실험에서 발생하는 주요 오차 원인

KD가 지나치게 높거나 낮게 측정된다면 평형 시간(Equilibrium time)을 점검하세요. 결합 반응을 1시간만 진행했는데 실제로는 평형에 도달하는데 4시간이 걸리는 물질일 수 있습니다. 충분한 반응 시간을 주지 않으면 결합력이 실제보다 약하게(KD가 높게) 계산됩니다. 반대로 세척 과정이 일정하지 않으면 데이터 포인트가 튀어 곡선 피팅이 불가능해집니다.

훅 효과(Hook Effect)와 동적 범위의 이탈

항원-항체 반응에서 리간드의 농도가 비정상적으로 높을 때, 신호가 오히려 감소하는 현상을 훅 효과(Hook Effect)라고 부릅니다. 이 현상을 인지하지 못하고 데이터를 그대로 분석하면 완전히 잘못된 해리 상수를 얻게 됩니다. 데이터를 플롯했을 때 고농도 구간에서 신호가 떨어지는 패턴이 보이면, 해당 데이터 포인트를 분석에서 제외하거나 분석 구간을 재설정해야 합니다.

연구 논문 작성 시 필수 기재 사항

실험 결과를 보고서나 논문에 작성할 때는 다음 정보를 반드시 포함하세요. Materials and Methods 섹션에는 코팅 농도, 사용한 완충액의 종류, 배양 시간과 온도(예: 25℃에서 2시간)를 명시하세요. 데이터 분석 부분에서는 GraphPad Prism 등 사용한 소프트웨어 버전과 적용한 수학적 모델(예: One-site specific binding model)을 적어줍니다.

결과(Results)를 보여줄 때는 계산된 KD 값뿐만 아니라 실험의 반복 횟수(n 수)와 95% 신뢰 구간을 함께 표기하는 것이 전문성을 높이는 방법입니다.

자주 묻는 질문 (FAQ)

Q1. 흡광도(OD) 값을 그대로 써서 KD를 계산해도 되나요?

A. 네, 가능합니다. 흡광도 값이 결합된 리간드의 농도에 비례하여 선형적으로 증가하는 구간 내에 있다면, OD 값 자체를 반응값(Y축)으로 사용하여 비선형 피팅을 진행하고 KD를 도출할 수 있습니다. 단, 측정된 신호가 기기의 포화 한계를 넘지 않아야 합니다.

Q2. 피팅 그래프가 S자 형태가 아니라 1차 직선처럼 나옵니다. 원인이 무엇인가요?

A. 처리한 리간드의 최고 농도가 타겟 단백질을 포화시키기에 턱없이 부족한 경우입니다. 농도 범위를 현재보다 10배에서 100배 이상 높여서 포화 구간(Plateau)이 나타나도록 실험을 재설계해야 합니다.

Q3. 항체 약물을 개발 중입니다. ELISA로 측정한 KD를 그대로 특허나 논문에 써도 되나요?

A. 쓸 수는 있지만 한계가 명확합니다. ELISA 기반 데이터는 세척 과정에서 오차가 발생하기 쉽고 다가 결합 효과(Avidity)가 섞여 겉보기 KD로 측정됩니다. 신약 인허가나 고품질 논문을 위해서는 SPR이나 BLI 같은 실시간 상호작용 분석 장비로 교차 검증하는 것을 강력히 권장합니다.

Q4. Background 신호가 너무 높아서 Specific binding이 안 보입니다. 해결책은 무엇인가요?

A. 비특이적 결합(NSB) 제어에 실패한 전형적인 사례입니다. BSA나 Skim milk의 농도를 높여 Blocking 단계를 강화하세요. 또한, 세척 버퍼에 Tween-20과 같은 계면활성제 농도를 0.05%에서 0.1%로 소폭 상승시켜 비특이적으로 붙은 분자들을 떼어내는 것이 효과적입니다.

핵심 용어 정리 (Glossary)

• 결합 친화도 (Binding Affinity): 수용체와 리간드가 상호작용하여 복합체를 형성하려는 힘의 크기입니다.
• 해리 상수 (KD, Dissociation Constant): 복합체가 다시 분리되려는 경향을 나타내며, 측정값이 낮을수록 결합이 강합니다.
• Bmax (Maximum Binding): 모든 수용체 결합 부위가 리간드로 완전히 채워진 포화 상태의 최대 신호값입니다.
• 비선형 회귀 (Nonlinear Regression): 일련의 데이터 점들을 곡선 형태의 수학적 모델에 맞추어 최적의 변수 값을 추정하는 통계 분석 기법입니다.
• 비특이적 결합 (Non-specific Binding, NSB): 리간드가 표적 수용체가 아닌 실험 용기 표면이나 다른 단백질에 무작위로 달라붙는 현상입니다.

연관 토론 주제

• 플레이트 세척(Washing) 단계의 속도와 횟수가 Apparent KD 산출에 미치는 영향 분석
• 경쟁 ELISA(Competitive ELISA)와 직접 결합 분석(Direct Binding Assay)의 감도 차이
• 다중 항원 발현 세포주에서 나타나는 Avidity effect를 분리하여 해석하는 방법론

주요 참고문헌

• Motulsky, H. J., & Christopoulos, A. (2004). Fitting Models to Biological Data Using Linear and Nonlinear Regression. Oxford University Press.
• Pollard, T. D. (2010). A guide to simple and informative binding assays. Molecular Biology of the Cell, 21(23), 4061-4067.
• Hulme, E. C., & Trevethick, M. A. (2010). Ligand binding assays at equilibrium: validation and interpretation. British Journal of Pharmacology, 161(6), 1219-1237.
