SPR 데이터 해석의 함정: 1:1 결합 모델은 항상 정답일까?

왜 SPR은 여전히 친화도 측정의 금표준인가?

항체 항원 결합(Antibody-Antigen binding)을 연구할 때 표면 플라즈몬 공명(Surface Plasmon Resonance, SPR)은 절대적인 기준 기법입니다. 특히 나노몰 수준의 정밀한 친화도(Affinity) 측정은 초기 타겟 발굴 단계에서 매우 중요합니다. SPR 데이터 해석 결과는 바이오의약품(Biopharmaceuticals) 개발의 성패를 좌우하는 결정적 역할을 수행합니다.

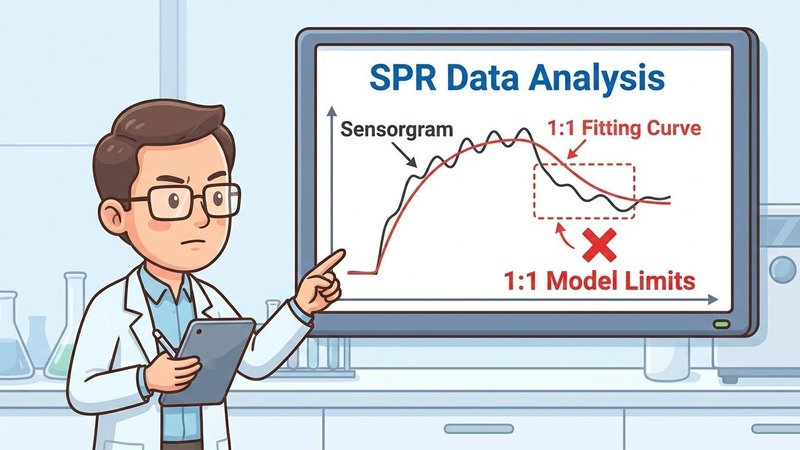

1:1 모델에 대한 맹신이 부르는 재앙

연구 현장에서는 단순히 “KD 값(평형 해리상수)만 추출하면 된다”는 오해가 만연해 있습니다. 기본 제공되는 1:1 결합 모델에 억지로 데이터를 맞추는 경우가 많습니다.

본 포스팅의 목적은 복합 결합(Complex binding) 상황에서 1:1 결합 모델이 실패하는 원리를 명확히 이해하는 것입니다. 나아가 전문가 분석(Expert analysis)을 통해 센서그램의 숨겨진 의미를 파악하고 함정을 피하는 가이드를 제공합니다.

성공적인 연구를 위한 SPR 데이터 해석의 기본 원리

SPR의 작동 원리를 10초로 요약하면, 금 박막(Gold film) 표면에서 발생하는 플라즈몬 신호의 질량 변화를 광학적으로 측정하는 것입니다.

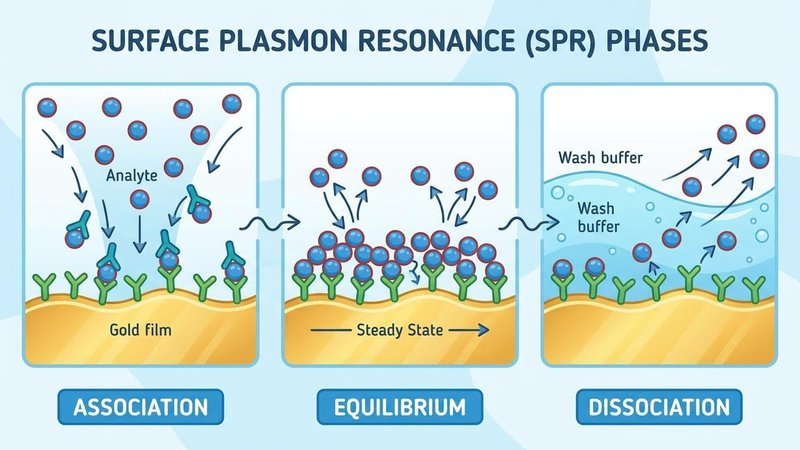

전체 분석 공정은 분석물이 리간드와 만나는 결합(Association), 반응이 일정해지는 평형(Equilibrium), 버퍼가 주입되며 떨어져 나가는 해리(Dissociation), 그리고 표면을 씻어내는 재생(Regeneration) 단계로 구성됩니다.

1:1 Langmuir 모델의 가정과 핵심 파라미터

가장 기본이 되는 1:1 결합 모델은 단일 결합 부위, 완벽한 가역적 결합, 그리고 순수한 농도 의존성만을 가정합니다. 반응 속도식은 dR/dt = ka·C·(Rmax−R) − kd·R 로 정의됩니다.

이 수식을 통해 추출되는 4가지 핵심 파라미터는 다음과 같습니다.

• ka: 분석물이 결합하는 결합 속도상수 (Association rate constant)
• kd: 복합체가 분리되는 해리 속도상수 (Dissociation rate constant)
• KD: 친화도를 나타내는 평형 해리상수 (kd/ka)
• Rmax: 표면이 포화되었을 때의 이론적 최대 응답값

분석 단계	주요 현상	도출 파라미터
결합 (Association)	분석물 주입 및 복합체 형성	ka (결합 속도)
평형 (Equilibrium)	결합과 해리의 속도가 동일해짐	KD, Rmax
해리 (Dissociation)	버퍼 주입으로 결합 분해	kd (해리 속도)

이러한 1:1 결합 모델이 잘 맞는 이상적인 경우는 단순한 단백질-단백질 상호작용일 때입니다. 또한 저농도의 분석물 환경과 구조적으로 균일한 리간드가 고정화되었을 때 높은 신뢰도를 보입니다.

만약 기초적인 단계를 넘어 정확한 반응 속도 데이터를 기반으로 논문 품질을 높이고 싶다면, 장비의 한계를 보완하는 전문적인 해석이 필요합니다. 초기 실험 설계부터 올바른 모델링까지 지원하는 SPR 분석 서비스 자료를 확인하여 연구의 불확실성을 제거하시기 바랍니다.

1:1 모델이 진실을 가리는 4가지 결정적 순간

실제 생물학적 환경은 단순하지 않습니다. 복합 결합(Complex binding)이 발생할 때 1:1 결합 모델을 적용하면 심각한 오류가 발생합니다. 아래 표는 모델이 실패하는 주요 원인과 해결책을 요약한 것입니다.

현상 (결정적 순간)	주요 증상 및 데이터 특징	해결책 (대안 모델)
복합 결합 부위 (Multi-site Binding)	곡선이 2단계로 해리되며 KD 왜곡	Bivalent 또는 Two-state 모델 적용
질량 전송 제한 (MTL)	초기 결합이 평평하고 해리가 느려짐	유량 증가, 리간드 밀도 감소
리간드 불균일성 (Ligand Heterogeneity)	잔차가 S자 형태이며 Rmax 과소평가	태그 기반 고정화 활용
비특이적 결합 (NSB)	버퍼 주입 시에도 신호가 지속적으로 증가	Tween-20/BSA 추가, 대조군 칩 사용

1. 복합 결합 부위 (Multi-site Binding)

2개 이상의 결합 부위가 존재할 때, 센서그램 곡선은 2단계 해리(Dissociation) 양상을 보입니다. 이 상황에 강제로 1:1 결합 모델을 적용하면 KD 값이 크게 과소 또는 과대평가됩니다. 연구자들은 흔히 모델 핏(Fit)의 오차 지표인 Chi-square 값이 상승하는 것을 단순 노이즈로 착각합니다. 이를 해결하려면 분석물이 두 번 결합하는 Bivalent Analyte 모델이나 Two-state 모델을 사용해야 합니다.

2. 질량 전송 제한 (Mass Transport Limitation, MTL)

버퍼 유량이 너무 낮거나 표면 리간드 밀도가 과도하게 높을 때 발생합니다. 초기 결합 구간이 선형으로 평평해지고 해리 구간이 실제보다 매우 느리게 관찰됩니다. 결과적으로 결합 및 해리 속도상수가 실제 물리적 속도보다 작게 측정됩니다. 유량을 30 µL/min 이상으로 올리고, 리간드 고정화 밀도를 50-150 RU 수준으로 낮추는 것이 필수입니다. 필요시 MTL 보정 모델을 함께 적용해야 합니다.

3. 리간드 불균일성 (Ligand Heterogeneity)

단백질 고정화 과정에서 활성 부위와 비활성 부위가 섞이거나, 방향성이 불규칙할 때 발생합니다. 이때 데이터의 잔차(Residuals) 플롯은 특징적인 S자 곡선 형태를 그립니다. 이는 Rmax를 과소평가하고 결과적으로 KD 값을 왜곡합니다. 이를 방지하려면 무작위 아민(Amine) 고정화 대신 특정 부위를 노출하는 태그 기반 고정화(Tag-based immobilization)를 활용해야 합니다.

4. 비특이적 결합 (Non-specific Binding, NSB)

원치 않는 단백질이나 전하 상호작용으로 인해 발생합니다. 버퍼를 주입하는 해리 단계에서도 신호가 떨어지지 않고 오히려 증가하는 현상이 나타날 수 있습니다. 이는 해리 속도를 느리게 계산하게 만들어 치명적인 오류를 낳습니다. 런닝 버퍼에 0.005% Tween-20이나 1 mg/mL BSA를 추가하여 이를 차단할 수 있습니다.

이러한 복잡한 문제를 극복하고 세포 수준의 어려운 결합 환경에서도 정확한 값을 얻고자 한다면, Protein-Cell Binding Affinity KD 분석법 자료를 확인하여 신뢰도 높은 데이터를 확보해 보시기 바랍니다.

전문가 분석이 필요한 4가지 적신호

훌륭한 연구자는 SPR 데이터 해석 소프트웨어가 산출한 수치를 그대로 믿지 않습니다. 데이터의 품질을 검증하기 위해 다음의 4가지 지표를 반드시 확인해야 합니다.

1. 잔차(Residuals) 플롯의 체계적 패턴 점검

잔차는 실험 데이터와 모델 피팅(Fitting) 값의 차이를 의미합니다. 이상적인 잔차는 0을 기준으로 무작위 분포(Random distribution)를 보여야 합니다. 만약 잔차 플롯이 S자, 말발굽(Horseshoe), 또는 V자 패턴을 띤다면 이는 1:1 결합 모델이 현재 데이터에 적합하지 않다는 가장 강력한 적신호입니다.

2. Chi-square 및 U-value 한계점

모델 적합도를 수치로 보여주는 Chi-square(카이제곱) 값은 가급적 2 이하를 권장합니다. 만약 값이 10을 초과한다면 피팅 상태가 매우 불량(Poor Fit)하므로 재실험이나 모델 변경이 필요합니다. 또한 각 파라미터의 상대 오차를 나타내는 U-value가 20%를 넘는다면 도출된 KD 값의 신뢰도는 극히 낮다고 판단해야 합니다.

3. 이론적 Rmax와 실험적 Rmax 불일치

고정화된 리간드 양을 기반으로 계산한 이론적 Rmax와 실제 실험에서 얻은 Rmax가 일치하는지 비교하십시오. 실험적 Rmax가 이론값의 150%를 초과한다면 비특이적 결합이나 단백질 응집(Aggregation)을 강력히 의심해야 합니다. 반대로 50% 미만이라면 리간드의 생물학적 활성이 낮거나 고정화가 불완전하게 이루어진 것입니다.

4. 농도 의존성(Concentration Dependency) 결여

분석물의 농도를 2배 증가시켰을 때 센서그램 신호 역시 비례하여 증가하는 것이 정상입니다. 만약 농도를 높였음에도 신호 증가 폭이 현저히 줄어들거나 겹친다면 문제가 발생한 것입니다. 이는 질량 전송 제한(MTL), 비특이적 결합, 혹은 시료의 연속 희석(Serial dilution) 과정에 오류가 있음을 시사합니다.

복합 결합 환경을 위한 대안 모델과 선택 가이드

복잡한 생물학적 시스템에서는 1:1 결합 모델을 억지로 끼워 맞추는 대신, 상호작용의 물리적 현실을 반영하는 대안 모델을 선택해야 합니다.

1. Bivalent Analyte Model

분석물이 리간드의 두 부위에 순차적으로 결합(Sequential binding)할 때 적용합니다. 대표적으로 IgG 항체를 분석할 때 자주 사용됩니다. 이 모델은 해리 단계에서 2단계 곡선이 명확히 관찰될 때 적용 조건이 성립합니다.

2. Two-state Reaction Model

초기 결합이 일어난 직후 단백질의 구조 변화(Conformational change)가 발생할 때 사용합니다. 센서그램 상에서 2개의 느린 해리 구간이 연속으로 관찰되는 것이 특징입니다.

3. Heterogeneous Ligand Model

표면에 고정화된 리간드가 서로 다른 친화도 부위를 혼합하여 가질 때 적용합니다. 데이터에서 2가지 KD 값이 확연히 분리되어 나타날 때 효과적인 해석 모델입니다.

4. 최적의 모델 선택 의사결정트리

모델을 변경할 때는 논리적인 기준이 필요합니다. 첫째, 잔차가 무작위로 분포하는지 확인합니다. 그렇다면 1:1 결합 모델을 유지합니다. 둘째, Chi-square 값이 2 미만인지 점검합니다. 셋째, 이론적 Rmax와 실험적 Rmax가 일치하는지 확인합니다. 이 세 조건 중 하나라도 충족하지 못하면 복합 모델로의 전환을 고려해야 합니다. 단, 수학적 모델을 바꾸기 전 유량을 높이거나 리간드 밀도를 낮추는 물리적 최적화를 반드시 선행해야 합니다.

전문가 분석의 결정적 단계: 교차 검증

SPR 데이터 해석의 신뢰도를 극대화하려면 교차 검증(Cross-validation)이 필수적입니다. 등온 적정 열량계(Isothermal Titration Calorimetry, ITC) 데이터를 비교하여 KD 값이 일치하는지 확인하십시오.

필요에 따라 MST(Microscale Thermophoresis) 또는 FACS(Fluorescence-Activated Cell Sorting)를 활용하여 검증할 수 있습니다. 만약 SPR과 ITC의 KD 값 차이가 5배 이상 벌어진다면 실험 데이터를 원점부터 재검토해야 합니다. 논문을 제출할 때는 “MTL 보정 후 도출된 최종 KD 값은 X입니다”와 같이 최악의 시나리오(Worst-case scenario)를 명시하여 연구의 투명성을 증명해야 합니다.

결론: SPR 데이터 해석의 임계점을 넘어서

1:1 결합 모델은 초기 가정이 완벽히 맞을 때만 진실을 보여줍니다. 연구자는 도출된 숫자 자체보다 원자료의 품질, 잔차 패턴, 그리고 모델의 적합도를 최우선으로 고려해야 합니다. 복잡한 시스템에 직면했다면 전문가 분석(Expert analysis)을 통해 모델을 과감히 확장하십시오.

자주 묻는 질문 (FAQ)

Q1. 1:1 결합 모델에서 Chi-square 값이 높은데, 논문에 그대로 실어도 될까요?

결코 권장하지 않습니다. Chi-square 값이 10을 초과하거나 잔차에 체계적인 패턴이 보인다면, 해당 KD 값은 신뢰할 수 없습니다. 데이터 최적화나 복합 모델로의 재분석을 먼저 수행해야 합니다.

Q2. Bivalent 모델과 Two-state 모델 중 무엇을 선택해야 할지 어떻게 아나요?

분석물의 생물학적 형태를 우선 고려하십시오. 분석물이 항체처럼 두 개의 결합 팔을 가졌다면 Bivalent 모델을 고려하고, 결합 후 단백질 구조가 극적으로 변하는 특성이 입증되었다면 Two-state 모델을 우선 적용하는 것이 바람직합니다.

Q3. ITC와 SPR의 KD 값이 다르게 나왔습니다. 어느 것이 맞나요?

두 장비는 측정 환경이 다릅니다. SPR은 고체 표면 기반이고 ITC는 용액 기반입니다. 그러나 5배 이상의 큰 격차가 있다면, SPR에서 비특이적 결합이나 질량 전송 제한 오류가 발생했을 가능성이 매우 높으므로 교차 검증을 통한 보정이 필요합니다.

핵심 용어 정리 (Glossary)

• KD (Equilibrium Dissociation Constant): 평형 해리상수로, 두 물질 간의 결합 친화도를 나타내는 척도입니다. 값이 작을수록 강한 결합을 의미합니다.
• Rmax (Maximum Response): 표면의 모든 활성 리간드에 분석물이 결합했을 때 도달할 수 있는 이론적 최대 신호값입니다.
• Chi-square (χ²): 실험 측정값과 소프트웨어 모델 핏(Fit) 사이의 오차를 나타내는 통계적 수치입니다.
• MTL (Mass Transport Limitation): 분석물이 리간드에 도달하는 확산 속도가 결합 반응 속도보다 느려 데이터 왜곡이 일어나는 현상입니다.
