SPR 분석 중 흔히 겪는 베이스라인 표류, 마이너스 신호, Bulk shift 등의 SPR 센서그램 오류는 대부분 광학적 원리에 대한 오해에서 비롯됩니다. 장비를 질량 측정 저울이 아닌 굴절률 변화 측정기로 이해하고, 시료와 버퍼의 조성을 완벽히 일치시키는 과정이 신뢰할 수 있는 SPR 데이터 이상 원인 해결의 핵심입니다.
바이오 연구실이나 벤처 기업에서 단백질 간 상호작용이나 항체 친화도를 측정할 때 가장 먼저 도입을 검토하는 장비는 표면 플라즈몬 공명(Surface Plasmon Resonance) 장비입니다. 하지만 많은 연구원이 신뢰할 수 있는 센서그램(Sensorgram) 데이터를 얻지 못해 긴 시간을 소비합니다. 발생하는 데이터 이상의 정확한 원인을 진단하고 광학적 특성을 이해하면 최적화 시간을 대폭 단축할 수 있습니다.
목차
1. SPR 분석 현장의 고민: 센서그램은 왜 흔들릴까?
리간드(Ligand)를 센서 칩에 잘 고정하고 분석물질(Analyte)을 주입했음에도 결합 그래프가 예상대로 그려지지 않는 경우가 많습니다. 실제 실험실에서 빈번하게 마주하는 SPR 센서그램 오류 상황을 파악하는 것이 문제 해결의 첫걸음입니다.
흔히 발생하는 데이터 오류 유형 4가지
- 수직 상승과 절벽 낙하: 샘플 주입 직후 신호가 비정상적으로 치솟았다가 세척 단계에서 급격히 떨어집니다.
- 베이스라인 표류(Drift): 샘플 주입 전이나 세척 후 기준선이 안정되지 않고 계속 변화합니다.
- 마이너스(-) 신호 발생: 분석물질을 주입했음에도 오히려 기준선 이하로 신호가 감소합니다.
- 비특이적 결합(Non-specific binding): 대조군 채널(Reference channel)에서도 결합 신호가 높게 나타납니다.
연구원들이 이러한 현상을 겪는 주된 이유는 장비를 질량 측정 저울로 인식하기 때문입니다. 실제 당사 분석 사례에서도 시료 용매(DMSO) 농도가 런닝 버퍼와 단 0.5%만 달라도 수백 RU 이상의 거대한 신호 왜곡(Bulk shift)이 발생하여 데이터 해석이 불가능했던 적이 있습니다.
SPR 센서는 질량이 아닌 표면 굴절률(Refractive Index)의 변화를 측정합니다. 유기 용매나 버퍼의 염 농도가 미세하게 달라도 거대한 신호 차이가 발생합니다. 따라서 시료와 런닝 버퍼(Running buffer)의 조성을 완벽히 일치시키는 과정이 Bulk shift 해결의 핵심입니다.

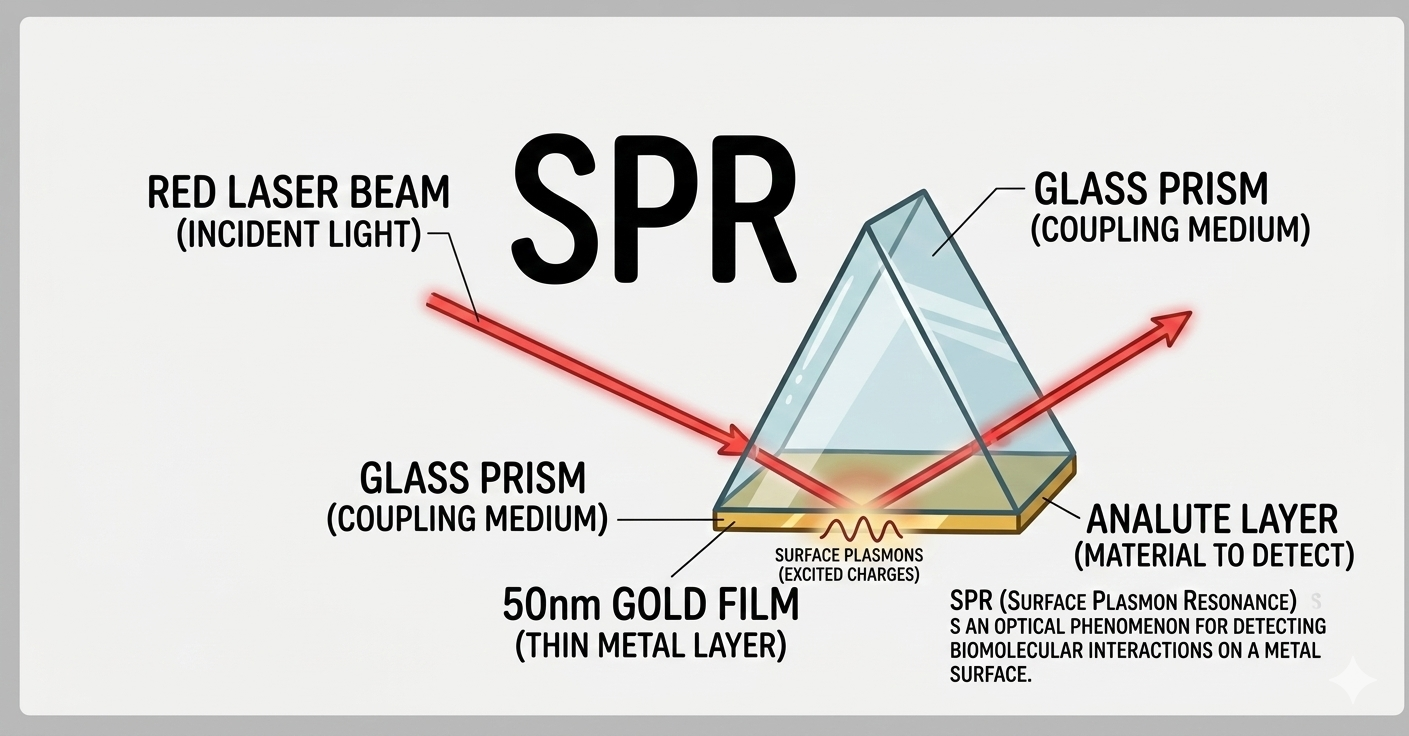

[그림 1] 고굴절률 프리즘과 금 박막 구조를 활용한 SPR 굴절률 감지 기본 개념
2. 표면 플라즈몬 공명 구조와 오류의 상관관계
오류 없는 데이터를 산출하려면 표면 플라즈몬 공명의 물리적 구조를 명확히 알아야 합니다. 일반적인 바이오센서는 고굴절률 프리즘, 얇은 금(Au) 박막, 액체가 흐르는 미세 유로로 구성됩니다. 이 계면에서 발생하는 에반센트파(Evanescent wave)가 결합을 감지하며, 이 민감한 광학적 특성 때문에 외부 환경 변화가 데이터 노이즈로 직결됩니다.

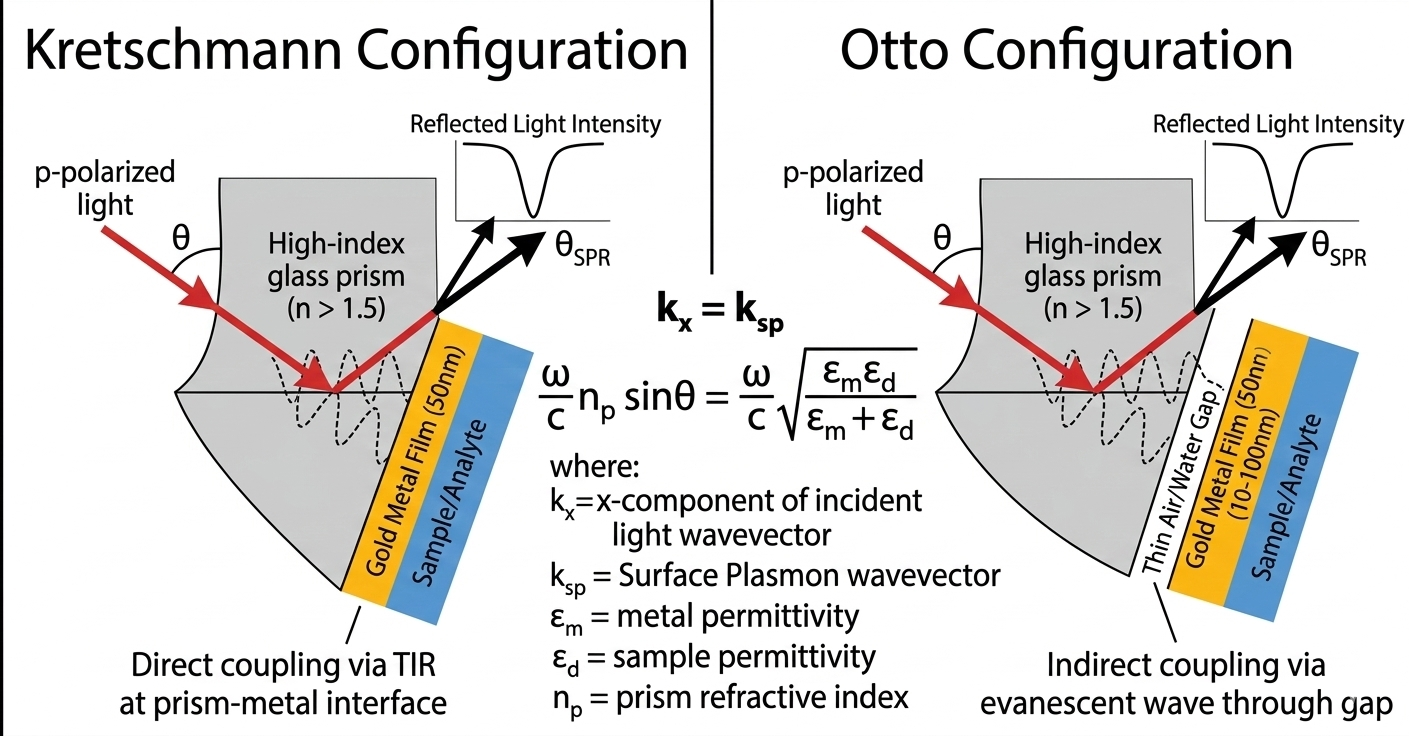

광학 구조 방식의 비교 (Kretschmann vs Otto)
플라즈몬을 유도하는 방식에 따라 장비의 구조가 달라지며, 이는 트러블슈팅 접근법에도 영향을 줍니다. 상용화된 바이오센서 장비들은 대부분 칩 제작이 직관적이고 안정성이 검증된 Kretschmann 방식을 채택합니다.
| 비교 항목 | Kretschmann 방식 (표준형) | Otto 방식 (응용형) |
|---|---|---|
| 구조 배치 | 프리즘 | 금속 박막 | 시료 | 프리즘 | 공기 층 | 금속 박막 | 시료 |
| 파동 전달 | 프리즘과 금속 계면에서 직접 전달 | 미세한 간극(Gap)을 통과하여 간접 전달 |
| 실무 적용성 | 센서 칩 제작이 단순하며 실용성이 우수함 | 금속 표면 보호에 유리하나 구조가 복잡함 |
3. 완벽한 결합 친화도 산출을 위한 최적화 접근법
에반센트파가 감지할 수 있는 깊이는 표면으로부터 불과 100~300 nm 범위입니다. 덱스트란 매트릭스(Dextran matrix)를 활용해 표면 세팅 시 타겟 단백질을 이 유효 범위 내에 적절한 밀도로 배치해야 노이즈를 최소화할 수 있습니다.
리간드 고정밀도와 측정 범위 오류 방지
리간드를 표면에 너무 조밀하게 고정하면 타겟 물질이 결합해도 광학적 신호가 닿지 않아 분석 감도가 떨어집니다. 이로 인해 질량 이동(Mass transport) 한계 현상이 발생하며, 결합 속도 상수(ka)가 심각하게 왜곡됩니다. 정확한 상수 도출을 위해서는 파일럿 테스트를 통해 적정 고정량을 설계하는 것이 필수입니다.
주요 측정 지표의 정확한 도출
트러블슈팅을 거쳐 최적화된 실험 환경에서는 다음과 같은 핵심 지표를 왜곡 없이 도출할 수 있습니다.
- 초기 스크리닝: 다수의 약물 후보 물질이 표적 단백질에 유의미하게 결합하는지 실시간으로 판별합니다.
- 반응 속도론(Kinetics): 물질이 결합하는 속도(ka)와 분리되는 속도(kd)를 정밀하게 분리하여 정량합니다.
- 결합 친화도(Affinity): 반응이 평형에 도달했을 때의 상수(KD = kd / ka)를 계산하여 약물의 결합력을 최종 평가합니다.
4. 연관 분석 가이드 및 클러스터 포스트
성공적인 신약 개발을 위해서는 장비 조작을 넘어 다양한 분석 플랫폼을 융합하는 시각이 필요합니다. SPR의 기초 원리부터 심화 응용까지 아래의 클러스터 관련 글들을 통해 분석 전략을 확장해 보십시오.
함께 읽어보면 좋은 기술 자료
- [종합 가이드] SPR 분석 종합 가이드: 원리, 실험 설계 및 데이터 해석
5. 핵심 용어 정리 및 자주 묻는 질문(FAQ)
핵심 용어 정리 (Glossary)

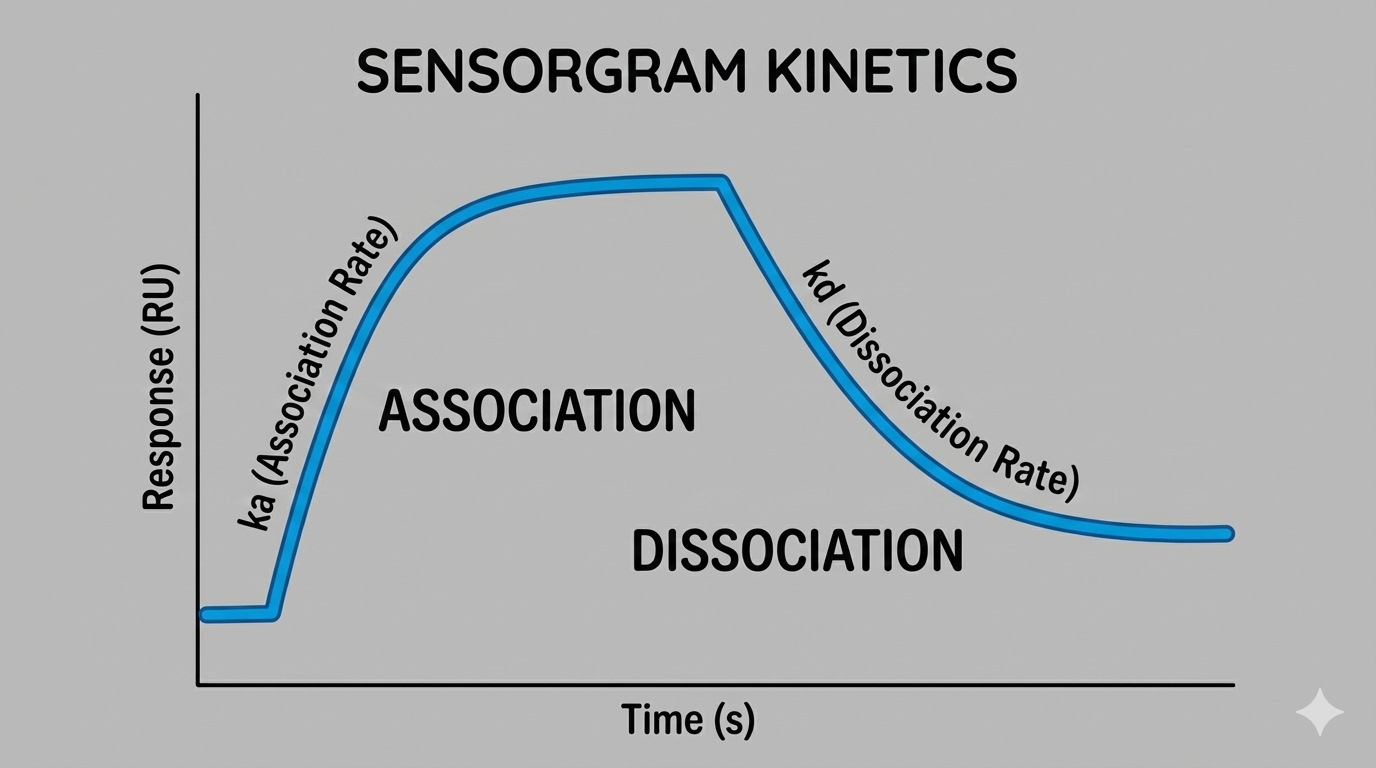

- 센서그램(Sensorgram): 실시간으로 변하는 공명 각도(굴절률)를 추적하여 분자의 결합 및 해리 과정을 나타낸 그래프입니다.
- 리간드(Ligand): 센서 칩의 금속 표면에 물리적 또는 화학적으로 고정시키는 표적 분자입니다.
- 분석물질(Analyte): 고정된 리간드 위로 흘려보내어 상호작용 여부를 확인하는 대상 용질입니다.
트러블슈팅 관련 자주 묻는 질문 (FAQ)
Q1. 베이스라인 표류(Baseline Drift)가 멈추지 않는 이유는 무엇입니까?
칩 표면의 리간드가 완전히 안정화되지 않았거나, 시스템 내부의 온도 불균형이 주된 원인입니다. 분석 전 충분한 시간 동안 런닝 버퍼를 흘려주어 시스템을 열적, 화학적으로 안정화해야 합니다.
Q2. 분석물질 주입 시 마이너스(-) 신호가 나타나는 원인은 무엇입니까?
샘플 버퍼의 굴절률이 장비 내 런닝 버퍼의 굴절률보다 낮을 때 주로 발생합니다. DMSO 농도 등 버퍼 조성을 완벽히 일치시키고, 레퍼런스 채널 보정(Reference subtraction)을 정확히 수행하여 해결할 수 있습니다.
Q3. 대조군 채널에서 비특이적 결합(Non-specific binding)이 높을 땐 어떻게 합니까?
분석물질의 농도가 지나치게 높거나, 센서 칩 표면의 블로킹이 불완전할 때 나타납니다. 런닝 버퍼에 계면활성제(Tween 20 등)를 추가하거나 BSA 등을 활용해 표면 차폐 조건을 최적화하는 것을 권장합니다.
센서그램 분석의 한계, 전문가의 시각으로 돌파하십시오
반복적인 조건 최적화와 알 수 없는 데이터 오류로 귀중한 샘플과 시간을 소모하고 계십니까?
와이클루바이오의 검증된 SPR 분석 및 LigandTracer 분석 서비스를 통해 신뢰할 수 있는 결합 친화도 데이터를 확보하십시오.
주요 참고문헌
- Pollard, T. D. (2010). A guide to simple and informative binding assays. Molecular biology of the cell, 21(23), 4061-4067. [원문 보기]
- Hunter, S. A., & Cochran, J. R. (2016). Cell-binding assays for determining the affinity of protein-protein interactions. Methods in enzymology, 580, 21-44. [원문 보기]
* 본 문서에 언급된 특정 분석 장비 및 브랜드 명칭은 설명의 편의를 위해 사용되었으며, 해당 상표권은 각 제조사에 귀속됩니다.
