SPR 분석 Immobilization 방법: 저분자 및 핵산에 Biotin을 쓰는 이유

1. SPR 분석에서 Immobilization이 중요한 이유

SPR 실험의 첫 단추는 칩 표면에 리간드(Ligand)를 고정하는 과정입니다. 이 고정화의 품질이 전체 데이터의 신뢰도를 좌우합니다. 리간드가 얼마나 균일하게, 그리고 활성을 유지한 채로 고정되느냐에 따라 우리가 얻고자 하는 해리 상수(KD), 결합 속도(ka), 해리 속도(kd)의 정확도가 직접적으로 결정됩니다.

실험실에서 연구를 진행하다 보면, 어떤 분자는 센서 표면에 아주 쉽게 고정되지만 어떤 분자는 아무리 조건을 바꿔도 거의 고정되지 않는 현상을 자주 겪습니다. 특히 저분자 화합물(Small molecule)이나 핵산(Oligonucleotide)을 다룰 때 이러한 문제가 두드러집니다.

2. 일반적인 SPR Immobilization은 어떻게 이루어질까?

2.1. 가장 많이 사용하는 Amine Coupling

단백질이나 항체를 다룰 때 가장 표준적으로 사용하는 방식은 아민 커플링(Amine Coupling)입니다. 일반적으로 표면이 카르복실기(Carboxyl group)로 덮인 COOH 칩을 사용합니다. EDC와 NHS라는 시약을 처리하여 칩 표면을 활성화한 뒤, 단백질 표면의 1차 아민(Primary amine)과 공유 결합을 형성하게 만듭니다.

2.2. Pre-concentration이 필요한 이유

이 과정이 성공하려면 리간드가 칩 표면에 물리적으로 먼저 모여야 합니다. 이를 Pre-concentration(사전 농축)이라고 부릅니다. 완충 용액의 pH를 리간드의 등전점(pI)보다 낮게 설정하면, 리간드는 양전하(+)를 띠게 됩니다.

음전하(-)를 띠는 COOH 칩 표면과 양전하(+)를 띠는 리간드 사이에 정전기적 인력이 작용합니다. 리간드가 센서 표면으로 강하게 끌려와 농축된 상태에서 비로소 효율적인 공유 결합(Covalent bond)이 형성됩니다.

3. 그런데 저분자는 왜 Immobilization이 어려울까?

단백질과 달리 저분자 화합물(Compound)은 일반적인 아민 커플링 방식으로 고정하기가 매우 까다롭습니다. 흔히 ‘분자가 작아서 칩 표면에 잘 닿지 않는다’고 오해하기 쉽지만, 사실 작은 분자일수록 확산(Diffusion) 속도는 더 빠릅니다. 진짜 문제는 표면 접근 이후의 화학적 특성에서 발생하며, 여기에는 세 가지 구조적인 이유가 있습니다.

3.1. Positive Charge가 부족해 Pre-concentration이 안 된다

앞서 설명한 Pre-concentration을 유도하려면 분자가 양전하를 띠어야 합니다. 하지만 약물 후보 물질이나 대사체 같은 저분자는 구조 내에 이온화될 수 있는 작용기(Functional group)가 적은 경우가 많습니다. 완충 용액의 pH를 아무리 낮추더라도 양전하 증가량이 제한적이기 때문에, 정전기적 인력이 형성되지 않아 칩 표면에 충분히 모이지 못하고 그냥 흘러가 버립니다.

3.2. 반응성 그룹(Reactive Group) 자체가 부족하다

설령 칩 표면에 도달했다 하더라도, 결합을 형성할 ‘고리’가 없습니다. 일반적인 커플링 반응은 EDC/NHS로 활성화된 표면과 시료의 1차 아민기(Primary amine)가 반응하여 이루어집니다. 하지만 저분자는 이러한 아민기나 티올기(Thiol) 같은 반응성 그룹을 아예 가지고 있지 않거나, 구조적으로 반응하기 어려운 위치에 있는 경우가 대부분입니다.

3.3. 화학적 변형 시 활성이 상실될 위험이 높다

저분자는 전체 분자 크기가 작기 때문에 특정 화학기를 인위적으로 붙이거나 변형(Modification)할 경우, 본래의 약리학적 결합 부위마저 심각하게 훼손될 수 있습니다. 결합 부위가 칩 표면에 바짝 붙어버리게 되면 공간적 입체 장애(Steric hindrance)가 발생하여, 분석물(Analyte)이 접근조차 하지 못하는 죽은 표면(Dead surface)이 만들어지기 쉽습니다.

4. Oligonucleotide는 왜 더 어려울까?

저분자보다 연구자들을 더 당혹스럽게 만드는 시료가 바로 DNA나 RNA 같은 Oligonucleotide SPR 분석입니다.

4.1. DNA와 RNA의 구조적 특징

핵산의 등뼈를 이루는 인산 골격(Phosphate backbone)은 구조적으로 항상 강한 음전하(-)를 띱니다. 앞서 설명한 대로 COOH 칩의 표면 역시 카르복실기로 인해 기본적으로 음전하(-)를 띠고 있습니다.

자석의 같은 극이 서로 밀어내듯, 핵산 시료와 칩 표면은 서로 강하게 반발합니다. 이로 인해 Pre-concentration 자체가 물리적으로 불가능해집니다. 특히 올리고뉴클레오타이드의 길이가 짧을수록 결합을 유도할 수 있는 사이트가 적어 고정화 난이도는 더욱 상승합니다.

5. 해결책: Biotin-Streptavidin Immobilization

저분자와 핵산이 가진 전하량의 문제, 그리고 반응성 그룹의 부재를 한 번에 우회할 수 있는 가장 강력한 대안이 바로 Biotin Streptavidin 시스템입니다.

5.1. Biotin이란?

비타민 B7으로도 불리는 Biotin은 분자량이 작은 화합물입니다. 분자 크기가 매우 작아 표적 리간드에 화학적으로 부착하더라도 본래 분자의 3차원 구조나 생물학적 활성에 미치는 영향이 최소화됩니다. 또한 합성 공정이 확립되어 있어 다양한 분자에 쉽게 도입할 수 있습니다.

5.2. Streptavidin이란?

Streptavidin은 Biotin과 특이적으로 결합하는 단백질입니다. 이 둘의 결합 친화도(Affinity)는 약 10^-14 ~ 10^-15 M 수준으로, 자연계에 존재하는 비공유 상호작용 중 가장 강력한 수준입니다. 결합이 한 번 형성되면 사실상 비가역적(Irreversible)이라 볼 수 있어, 칩 표면에 리간드를 단단히 붙잡아두기에 완벽한 조건을 제공합니다.

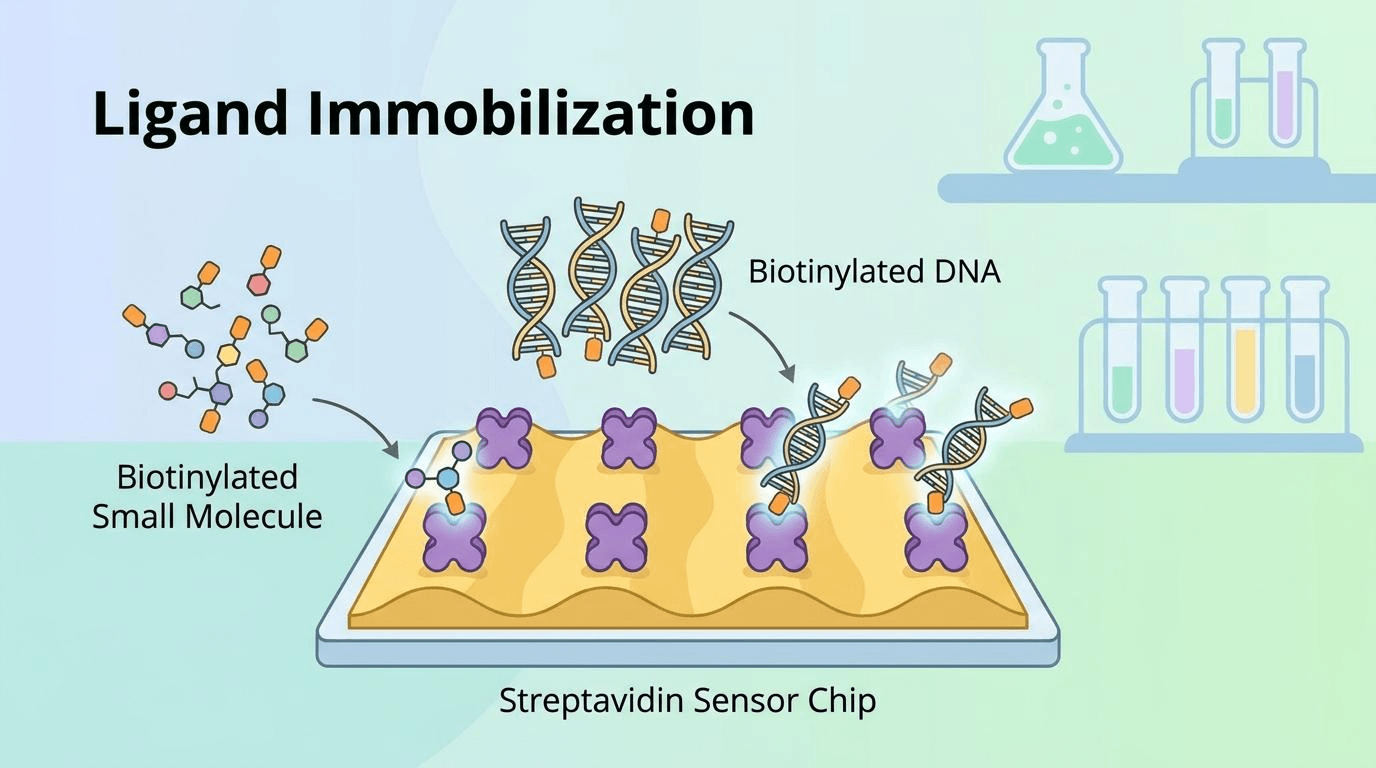

5.3. Immobilization 과정

• Step 1: 표적 리간드(저분자 또는 DNA)에 Biotin을 결합합니다.
• Step 2: 표면에 Streptavidin이 코팅된 Streptavidin Sensor Chip를 장비에 세팅합니다.
• Step 3: Biotin이 결합된 리간드를 칩 표면으로 흘려보냅니다. 정전기적 농축(Pre-concentration) 과정 없이도, 두 물질이 닿는 즉시 빠르고 강하게 결합하여 고정화가 완료됩니다.

6. Biotin은 어떻게 도입할까?

실무 현장에서 표적 물질에 Biotin을 도입하는 방식은 크게 두 가지로 나뉩니다.

6.1. 합성 단계에서 Biotin 추가

저분자 화합물, 펩타이드, DNA, RNA 등을 외부에 합성 의뢰할 때 처음부터 말단에 Biotin을 붙여서 디자인하는 방식입니다. 가장 안정적이며 위치가 명확히 통제되기 때문에 실험실에서 가장 널리 선호됩니다.

6.2. 화학적 Biotinylation

이미 정제된 분자가 있다면 화학 반응을 이용해 Biotin을 결합합니다. NHS-Biotin을 이용하여 아민기에 붙이거나, Maleimide-Biotin을 이용하여 티올기에 붙이는 시약 키트를 활용할 수 있습니다. 실험 목적상 합성 의뢰가 불가능한 천연물 추출물 등을 다룰 때 유용합니다.

7. Biotin Immobilization의 장점

이 전략을 적용하면 복잡한 실험 조건 탐색 과정을 대폭 줄일 수 있습니다.

장점	상세 설명
높은 고정화 효율	pH 조건에 따른 Pre-concentration 탐색이 불필요합니다.
뛰어난 재현성	항상 일정한 형태와 방향으로 Surface를 생성할 수 있습니다.
빠른 실험 준비	주입 후 불과 수 분 내에 고정화가 깔끔하게 완료됩니다.
낮은 Background 노이즈	센서 표면의 비특이적 결합(Non-specific binding)을 크게 감소시킵니다.
저분자 분석 최적화	Drug Discovery 파이프라인에서 신속한 스크리닝에 적용됩니다.

8. 언제 Biotin Immobilization을 선택해야 할까?

실제 분석 현장에서 이 방법은 언제 주로 사용될까요? 다음과 같은 연구를 진행할 때 Biotin 고정화는 사실상 표준 전략으로 활용됩니다.

• 조각 화합물 스크리닝 (Fragment Screening) 및 저분자 화합물 분석
• DNA Binding 및 RNA Interaction 분석
• 압타머(Aptamer) 개발 및 평가
• ASO(Antisense Oligonucleotide) 및 siRNA 분석

반대로 항체나 분자량이 큰 단백질은 표면에 반응할 수 있는 아민기가 충분하기 때문에, 굳이 추가 비용을 들여 Biotin을 붙이기보다는 전통적인 Amine Coupling 방식을 사용하는 직접 고정이 더 효율적일 수 있습니다.

9. 실험 시 주의해야 할 점 (실무 노하우)

10. 자주 묻는 질문(FAQ)

Q1. 모든 저분자 화합물 분석에 Biotin을 반드시 붙여야 하나요?
항상 그런 것은 아닙니다. 구조 내에 아민기가 충분히 노출된 저분자라면 일반적인 커플링으로도 일부 고정이 가능합니다. 하지만 대부분의 화합물은 표지 효율이 극도로 낮기 때문에 데이터 신뢰도 확보를 위해 Biotin 표지를 권장합니다.

Q2. DNA 스크리닝에서 왜 Streptavidin sensor chip이 표준처럼 사용되나요?
앞서 언급했듯 핵산의 인산 골격이 띠는 강한 음전하 때문입니다. 음전하 반발력을 극복하고 일정하게 표면에 붙일 수 있는 가장 확실하고 재현성 높은 방법이 Biotin-Streptavidin 결합이기 때문입니다.

Q3. 화합물(Compound)에 Biotin을 직접 결합하면 약효나 결합력에 영향을 주지 않나요?
영향을 줄 가능성이 있습니다. 따라서 활성 부위(Active site)를 피해 화합물의 꼬리 부분에 링커를 달아 Biotin을 연결하는 화학적 설계 전략이 매우 중요합니다.

핵심 용어 정리(Glossary)

• SPR Binding Assay: 표지 물질 없이 실시간으로 분자 간의 결합 속도와 강도를 측정하는 분석 기법.
• Pre-concentration (사전 농축): 센서 표면에 시료를 안정적으로 결합하기 위해 정전기적 인력을 이용해 표면 농도를 인위적으로 높이는 과정.
• Biotinylation: 표적 단백질, 핵산 또는 분자에 Biotin을 화학적으로 결합시키는 과정.

주요 참고문헌

• Myszka, D. G. (1999). Improving biosensor analysis. Journal of Molecular Recognition, 12(5), 279-284.
• Löfås, S., & Johnsson, B. (1990). A novel hydrogel matrix on gold surfaces in surface plasmon resonance sensors for fast and efficient covalent immobilization of ligands. Journal of the Chemical Society, Chemical Communications, (21), 1526-1528.
• Dundas, G. J., et al. (2013). Biotinylation of proteins and its application in biophysical screening. Methods in Enzymology, 532, 1-28.
