SPR 분석 데이터 신뢰도를 높이는 Avi-tag 리간드 고정화와 정제 전략

최종 업데이트: 26-07-17

SPR 분석에서 리간드를 무작위로 고정하면 일부 단백질이 비활성화되어 활성 리간드의 비율을 예측하기 어려워집니다. 이를 보완하려 고정 밀도를 과도하게 높이면 오히려 mass transport 제한이나 복잡한 결합 모델 같은 문제가 뒤따를 수 있습니다. Avi-tag 시스템은 단백질을 일정한 방향으로 고정(Oriented Immobilization)하여, 낮은 고정 밀도에서도 예측 가능하고 안정적인 활성 R_max를 확보하고 정확한 키네틱 매개변수(k_on, k_off)를 도출하도록 돕습니다.

SPR 분석(Surface Plasmon Resonance)은 단백질 간의 미세한 결합력을 실시간으로 측정하는 강력한 도구입니다. 그런데 많은 연구자가 기기 세팅이나 완충액(Buffer) 조건에는 공을 들이면서도, 정작 바이오센서 칩 표면에 리간드를 고정하는 과정에서는 뜻밖의 실수를 범하곤 합니다. 고정화 방식이 잘못되면 이후 얻어지는 데이터의 물리적 의미 자체가 왜곡될 수 있기 때문입니다.

이번 포스트에서는 전통적인 아민 커플링 방식의 한계와, 이를 극복하기 위한 Avi-tag 기반 고정화 전략을 살펴봅니다. 아울러 실험 실패를 줄이는 구체적인 정제 프로토콜도 함께 소개합니다.

1. 왜 리간드 고정화 방식이 SPR 데이터 신뢰도를 좌우하는가

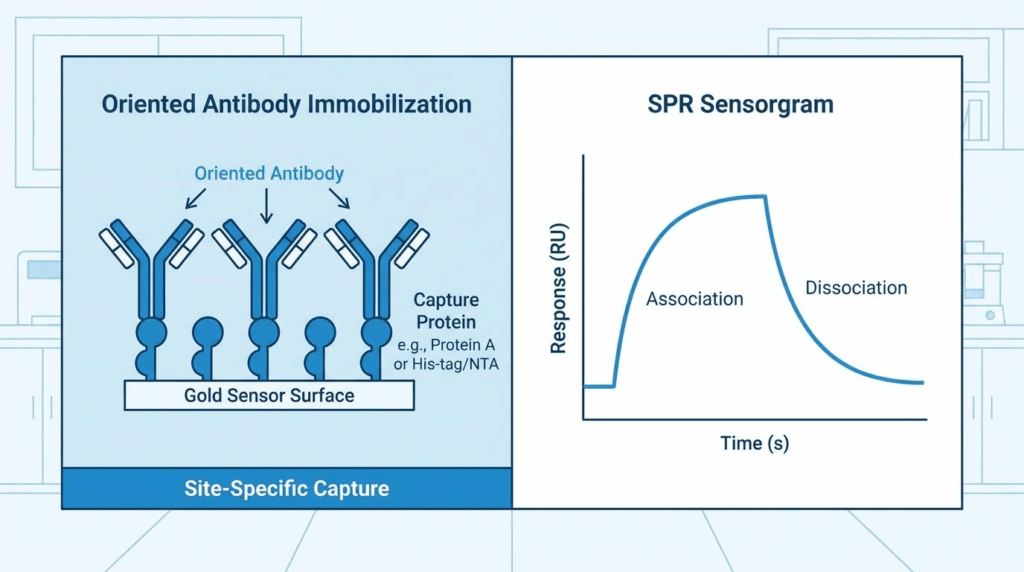

SPR 분석에서 바이오센서 칩에 리간드를 붙이는 방법은 크게 무작위 고정(Random Immobilization)과 배향 조절 고정(Oriented Immobilization)으로 나뉩니다. 가장 널리 쓰이는 아민 커플링(Amine Coupling)은 단백질 표면의 여러 라이신(Lysine) 잔기를 비선택적으로 결합시키는데, 이 과정에서 다음과 같은 문제가 생길 수 있습니다.

– 활성 부위 차폐(Steric Hindrance): 리간드의 결합 부위가 칩 바닥을 향해 고정되면 분석물(Analyte)이 접근하지 못합니다.

– 단백질 구조 변형(Conformational Change): 강제적인 화학 결합으로 단백질의 3차원 구조가 비틀려 결합 능력을 잃을 수 있습니다.

– 활성 분율의 불확실성: 분자마다 고정 방향이 제각각이라, 실제로 분석물과 반응하는 ‘활성 리간드’가 전체 중 얼마나 되는지 실험마다 예측하기 어렵습니다.

이 활성 분율의 불확실성을 보완하려고 총 고정량을 필요 이상으로 높이면, mass transport 제한이나 ‘Two-state reaction’, ‘Heterogeneous ligand model’ 같은 복잡한 결합 모델을 강요받는 문제로 이어지기 쉽습니다. 참고로 키네틱 분석에서는 R_max(분석물 결합에 의한 최대 반응)를 오히려 낮게(대략 10~30 RU 이하) 유지하는 것이 정석이므로, 관건은 “얼마나 많이 고정하느냐”가 아니라 “고정된 리간드가 얼마나 예측 가능하게 활성 상태를 유지하느냐”입니다.

His-tag/NTA capture, Protein A/G(Fc capture) 등 다른 배향성 고정 방법과의 전체 비교는 SPR 리간드 고정화 전략 가이드에서 확인하실 수 있습니다. 이 글에서는 그중에서도 재조합 단백질 리간드에 특히 유용한 Avi-tag 기반 고정화를 집중적으로 다룹니다.

2. Avi-tag 고정화의 작동 원리

SPR 분석 칩에서 Avi-tag 단백질과 스트렙타비딘의 배향 조절 고정 원리 다이어그램

[그림 1] Avi-tag 기반의 배향 조절 고정화 모식도

Avi-tag은 15개의 아미노산으로 이루어진 짧은 펩타이드 서열입니다. Biotin ligase(BirA 효소)를 처리하면 이 서열 내 특정 라이신에만 비오틴(Biotin)이 공유 결합합니다. 이렇게 준비된 단백질을 스트렙타비딘이 코팅된 SA 칩에 흘려보내면, 모든 단백질 분자가 동일한 방향을 향한 채 고정됩니다.

3. Avi-tag이 데이터 신뢰도를 높이는 이유

Avi-tag 방식은 활성 부위를 온전히 보존해 분석물에 대한 접근성을 극대화합니다. 그 결과 고정된 리간드 대부분이 실제로 활성 상태를 유지하므로, 낮은 고정 밀도에서도 예측 가능하고 안정적인 활성 R_max를 확보할 수 있고, mass transport 제한을 피하면서 단일 결합 모델만으로도 정확하고 재현성 높은 키네틱 매개변수를 얻을 수 있습니다.

비교 항목	아민 커플링 (Amine Coupling)	Avi-tag 기반 고정화
고정 방향	무작위 (Random)	균일 (Oriented)
활성 부위 보존	낮음 (차폐 위험 높음)	매우 높음
활성 R_max 예측 가능성	낮음 (실험마다 편차)	높음 (낮은 밀도에서도 안정적)
데이터 모델링	복잡한 모델 적용 잦음	1:1 모델 적용 용이

[실무 팁] SPR 실험 활용

당사 분석 사례에서도 SPR 시스템을 사용할 때는 스트렙타비딘(SA) 칩과 Avi-tag의 조합을 가장 권장합니다. 아민 커플링 대비 베이스라인 안정성이 뛰어나며, 장시간 이어지는 키네틱 분석에서도 단백질 해리가 거의 일어나지 않습니다.

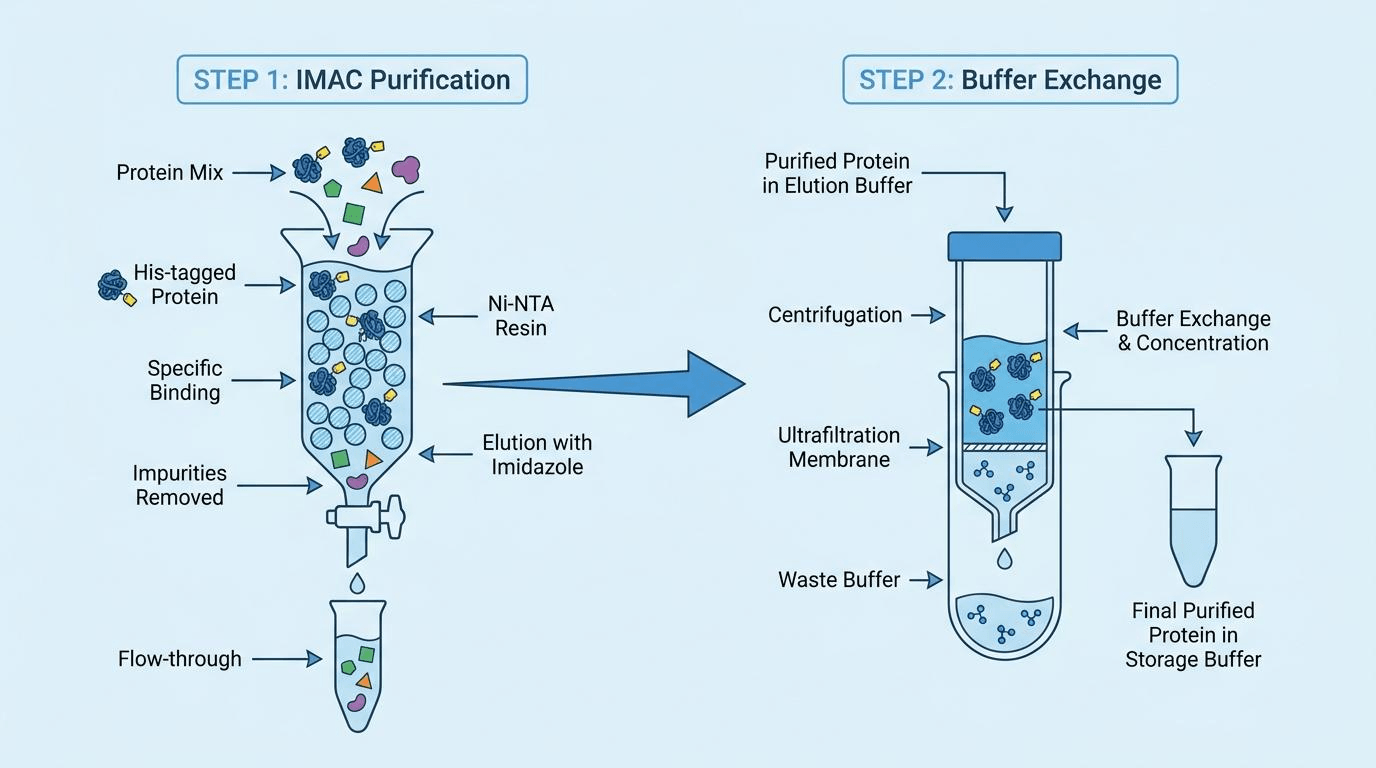

4. 실험 성공을 위한 2단계 정제 프로토콜

Avi-tag을 성공적으로 활용하려면 비오틴 결합(Ligation) 반응 직후의 정제 과정이 핵심입니다. 반응액에 남은 불순물이 SPR 센서칩의 스트렙타비딘 결합 자리를 미리 차지해 고정 효율을 크게 떨어뜨릴 수 있기 때문입니다. 다음 2단계 프로토콜을 꼭 지켜주십시오.

1단계: BirA 효소 제거 (IMAC 활용)

반응에 사용된 BirA 효소에는 His-tag(His₆)이 붙어 있습니다. IMAC(고정화 금속 이온 친화 크로마토그래피) 컬럼을 사용하면 His-tag이 붙은 효소는 니켈 레진에 결합해 걸러지고, 목적 단백질(POI)은 컬럼을 그대로 통과(Flow-through)해 순수하게 회수됩니다.

2단계: 저분자 물질 및 Free Biotin 제거

반응 후 남은 유리 비오틴(Free Biotin)과 ATP 등은 분석에 치명적인 방해 요소로 작용할 수 있습니다. 분자량 차이를 이용하는 SEC(크기 배제 크로마토그래피)나 7K(또는 10K) cutoff 원심분리 필터로 저분자 물질을 최대한 제거합니다. 이 과정에서 SPR 기기 전용 Running Buffer로 버퍼 교환(Buffer Exchange)까지 함께 수행하면 데이터 재현성을 한층 높일 수 있습니다.

정제 후에는 단백질 농도를 다시 측정하는 것도 잊지 마십시오. 필터링 과정에서 줄어든 단백질 농도를 정확히 파악해야 칩 주입 시 최적의 R_max를 확보할 수 있습니다.

시료 특성에 맞는 실험 설계를 함께 검토해 드립니다.

문의하기

5. FAQ 및 핵심 용어 정리

자주 묻는 질문 (FAQ)

Q1. 하나의 비오틴 분자에 Avi-tag과 스트렙타비딘이 동시에 결합하나요?

아닙니다. 비오틴이 ‘다리’ 역할을 합니다. Avi-tag이 포함된 단백질에 비오틴이 공유 결합(Biotinylation)하고, 이 비오틴이 칩에 코팅된 스트렙타비딘과 강력한 비공유 결합을 형성하면서 단백질이 고정됩니다.

Q2. 필터 정제 시 7K 대신 10K Cutoff를 사용해도 되나요?

네, 가능합니다. 필터 선택의 핵심은 ‘제거할 물질’이 아니라 ‘보존할 단백질의 크기’입니다. 제거해야 할 유리 비오틴(약 244 Da)과 ATP(약 507 Da)는 7K나 10K 필터 모두 쉽게 통과합니다. 따라서 목적 단백질의 크기가 30 kDa 이상으로 충분히 크다면, 실험실에서 범용적으로 쓰이며 원심분리 시간을 단축할 수 있는 10K 필터를 사용하는 것을 권장합니다. 단, 단백질 크기가 20 kDa 이하로 작다면 손실을 막기 위해 7K 이하의 촘촘한 필터를 선택하는 것이 안전합니다.

Q3. Avi-tag 시스템을 단백질 정제용으로도 쓸 수 있나요?

권장하지 않습니다. 비오틴-스트렙타비딘 결합은 자연계에서 가장 강력한 비공유 결합 중 하나로 사실상 비가역적입니다. 따라서 고정화(Immobilization) 용도로는 최적이지만, 단백질을 다시 떼어내야 하는 정제 용도로는 Twin-Strep-tag 등 다른 시스템을 권장합니다.
