핵심 인사이트 (Key Insight)
SPR 데이터 분석에서 SPR 데이터 분석 Chi2 값은 단순한 숫자가 아니라, 모델이 데이터의 노이즈 수준을 얼마나 잘 설명하는지 보여주는 평균 제곱 잔차(Average Squared Residual)입니다. 자유도(n-p)를 반영한 수식의 본질을 이해하고, Rmax 대비 상대적 오차와 잔차 패턴을 함께 분석해야만 신뢰할 수 있는 피팅 정확도를 확보할 수 있습니다.
인사이트 키워드: SPR 데이터 분석 Chi2, 자유도 n-p, Rmax 해석, 피팅 정확도
SPR 데이터 분석 Chi2 수식과 통계적 의미는 무엇인가?
SPR(Surface Plasmon Resonance) 실험 데이터의 신뢰성을 판단할 때 SPR 데이터 분석 Chi2는 가장 먼저 확인해야 할 지표입니다. 많은 연구자들이 이를 단순히 10 이하로 맞추는 데 급급하지만, 그 수식적 배경을 알면 더 깊이 있는 데이터 해석이 가능해집니다.

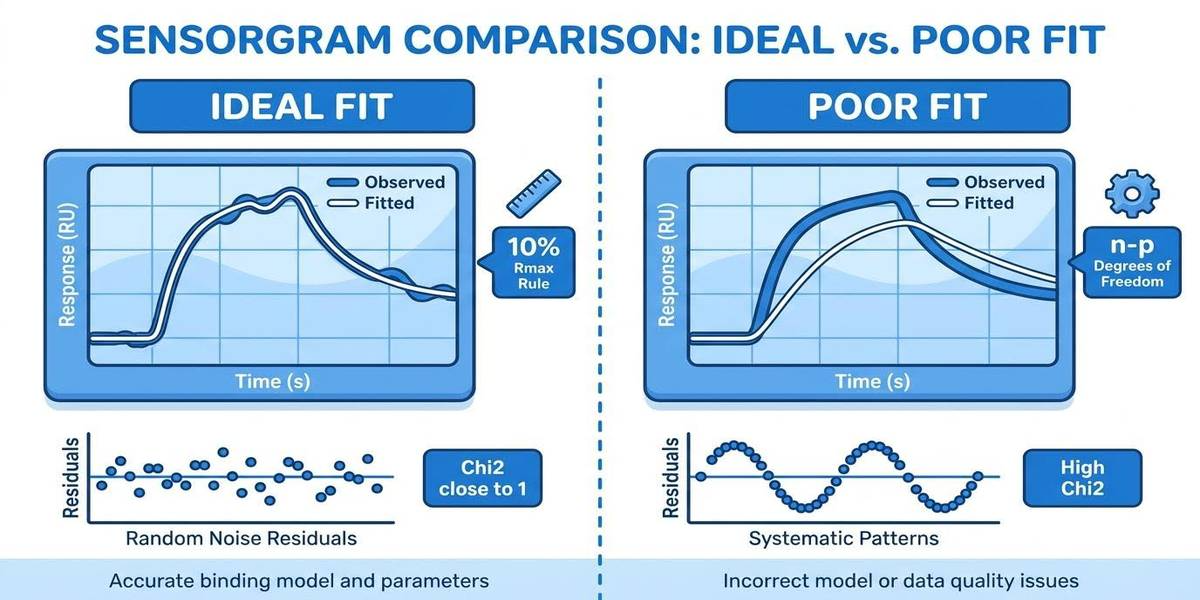

[그림 1] 피팅 곡선과 실제 데이터의 잔차에 대한 설명자료
SPR 소프트웨어에서 사용하는 공식 수식은 다음과 같습니다: Chi2 = 1 / (n – p) * sum(Rf – Rx)2. 여기서 Rf는 피팅된 모델값, Rx는 실제 관측값입니다. 눈여겨볼 점은 분모에 위치한 자유도(n – p)입니다. 이는 데이터 포인트 수(n)에서 추정된 파라미터 수(p, 예: ka, kd, Rmax)를 뺀 값으로, 모델이 데이터를 맞추기 위해 사용한 정보만큼을 보정한 Reduced Chi-square 형태의 평균 제곱 잔차를 의미합니다.
파라미터 수(p)가 늘어나면 Chi2는 왜 변할까?
파라미터를 많이 사용할수록 모델은 데이터에 더 가깝게 달라붙어 잔차제곱합(RSS)은 줄어듭니다. 하지만 분모인 n-p도 함께 줄어들기 때문에, 피팅 정확도를 공정하게 평가할 수 있게 됩니다. 이것이 단순히 RSS가 아닌 Chi2를 품질 지표로 사용하는 이유입니다.
| 지표 | 계산 방식 | 특징 |
|---|---|---|
| RSS (잔차 제곱합) | sum(Rf – Rx)2 | 전체 오차량. 데이터 포인트가 많을수록 비례해서 커짐. |
| SPR Chi2 | RSS / (n – p) | 자유도 보정된 평균 오차. 1:1 모델 기준 통과 수치. |
| RMS Residual | sqrt(Chi2) | 실제 RU 단위의 평균 오차. 장비 노이즈와 직접 비교 가능. |
Pro-tip: 장비 노이즈(0.5 RU)와 Chi2의 관계
최신 SPR 장비의 기본 노이즈는 약 0.5 RU 수준입니다. 만약 피팅 후 얻은 sqrt(Chi2) 값이 0.5 RU 근처라면, 모델이 장비 노이즈 수준까지 완벽하게 설명했다는 뜻입니다. 반면 sqrt(Chi2)가 2 RU를 넘어가면(Chi2 > 4), 노이즈보다 4배 큰 misfit이 존재한다는 의미로 모델 재검토가 필요합니다.
Rmax 수치와 Chi2 값의 상관관계가 왜 중요한가?
SPR 데이터 분석 Chi2를 해석할 때 가장 흔한 실수는 절대값 10만 보는 것입니다. 하지만 Rmax(최대 결합 용량)의 크기에 따라 이 수치의 가중치는 완전히 달라집니다. 업계에서 통용되는 ‘Rmax의 10% 기준’의 실체를 수치 예시로 분석해 보겠습니다.
수치로 보는 Rmax 10% 규칙과 단위의 함정
많은 가이드에서 “Chi2 < Rmax의 10%"를 합격선으로 제시하지만, 엄밀하게는 sqrt(Chi2) < Rmax의 10%가 맞습니다. Chi2는 제곱 단위(RU2)이기 때문입니다.
- Rmax = 100 RU 조건: 10%는 10 RU입니다. 이 경우 Chi2는 100 RU2 이내라면 통계적으로 수용 가능합니다.
- Rmax = 10 RU 조건 (낮은 고정화 레벨): 10%는 1 RU입니다. 이때 Chi2가 10이라면, 평균 잔차가 3.16 RU이므로 Rmax의 30%가 넘는 심각한 오류가 있는 것입니다.
피팅이 맞지 않는 주요 원인과 Chi2 상승의 배경
Chi2 값이 높아지며 피팅 정확도가 떨어지는 현상은 단순히 실험 미숙 때문만은 아닙니다. 물리적 비이상성이 모델에 반영되지 않았을 때 수치가 급증합니다.
왜 수치가 낮아지지 않을까? 대표적 3가지 원인
- Mass Transport Limitation (질량 수송 제한): 고정화 레벨(Rmax)이 너무 높으면 확산 속도가 결합 속도를 따라가지 못해 곡선이 틀어지고 Chi2가 커집니다.
- Nonspecific Binding (비특이적 결합): Analyte가 리간드 외의 표면에 붙으면 모델 곡선보다 높은 Response를 보여 잔차가 발생합니다.
- Heterogeneity (불균일성): 표면에 붙은 리간드의 상태가 제각각이면 1:1 모델로 피팅했을 때 체계적인 잔차 패턴이 나타나며 Chi2가 상승합니다.
자주 묻는 질문 (FAQ)
Q1. Chi2 값이 0에 가까우면 완벽한 데이터인가요?
수학적으로는 완벽해 보이지만, 실제 실험에서 0에 너무 가까운 값은 과적합(Overfitting)이나 오차 추정의 오류일 수 있습니다. 실제 노이즈 수준인 0.1~0.5 RU 수준의 sqrt(Chi2) 값을 보일 때 가장 자연스럽고 신뢰할 수 있는 데이터로 간주합니다.
Q2. Chi2는 낮은데 Rmax의 Standard Error(SE)가 높습니다. 왜 그런가요?
이는 데이터가 충분히 포화(Saturation)되지 않았을 때 나타나는 전형적인 현상입니다. 곡선은 잘 맞아 보이지만(낮은 Chi2), 정작 Rmax가 어느 지점에서 끝날지 모델이 확신하지 못하는 상태입니다. 농도를 더 높여 실험해야 합니다.
Q3. Global fitting 시 Chi2 기준을 어떻게 잡아야 하나요?
여러 농도를 동시에 피팅하는 Global fitting에서는 Chi2 < 10을 1차 목표로 하되, 각 농도별 잔차 플롯을 확인하십시오. 특정 농도에서만 잔차가 튄다면 전체 통계량은 좋아 보여도 신뢰도가 낮아집니다.
핵심 용어 정리 (Glossary)
- SPR 데이터 분석 Chi2: 관측값과 모델값 사이의 편차를 자유도로 정규화한 피팅 품질 지표.
- Reduced Chi-square: 데이터 개수와 모델 복잡도를 반영한 카이제곱 값.
- Residual (잔차): 특정 시간점에서 관측값과 피팅값의 실제 차이.
- U-value: 파라미터 간의 상관관계를 나타내는 값으로, 독자적인 파라미터 추정이 가능한지 판단함.
