마이크로플레이트 리더 농도측정(Microplate reader concentration measurement) 결과의 정확도는 데이터 분석 단계에서 결정됩니다. 원시 데이터(Raw signal)를 유의미한 결과로 변환하려면 적절한 커브 피팅 모델(Curve fitting model)을 선택해야 합니다. 분석 목적에 따라 선형 회귀 또는 4PL, 5PL 기반의 비선형 회귀를 적용합니다. 올바른 파라미터 이해와 신뢰할 수 있는 결정계수 R2(R-squared) 평가는 연구 데이터의 재현성을 높입니다.
인사이트 키워드: 마이크로플레이트 리더 농도측정, 커브 피팅 모델, 표준곡선, 결정계수 R²
목차
1. 마이크로플레이트 리더 데이터 분석에서 커브 피팅의 중요성
마이크로플레이트 리더(Microplate reader)는 흡광, 형광, 발광 신호를 정량적 수치로 변환합니다. 연구자는 단순한 원시 데이터(Raw signal)보다 신호와 농도의 관계를 올바르게 해석하는 과정에 집중해야 합니다. 특히 ELISA 데이터 분석이나 단백질 정량(Protein quantification) 실험에서는 표준곡선(Standard curve) 피팅 품질이 전체 분석의 정확도를 좌우합니다.
측정된 신호가 배경 노이즈(Background noise)와 어떻게 구분되는지 파악하는 것도 중요합니다. 올바른 기준값을 설정하여 검량선 해석(Calibration curve analysis)의 기초를 다져야 합니다.
[추천 자료] 정확한 농도측정 곡선 피팅을 위해서는 장비의 배경 신호 제어가 필수적입니다. 분석의 기준점이 되는 공백 시료(Blank)와 참조 파장(Reference wavelength)의 올바른 설정 방법을 확인하십시오.
마이크로플레이트 리더 blank와 reference wavelength의 차이와 설정법은?2. 마이크로플레이트 리더의 주요 검량선 해석 모델 비교
데이터의 동적 범위(Dynamic range)에 따라 선형 회귀와 비선형 회귀(Non-linear regression) 중 하나를 선택해야 합니다.
2.1 선형 회귀(Linear regression)의 한계와 적용
선형 회귀는 농도와 신호가 직선형 비례 관계를 가질 때 사용합니다. 해석이 직관적이라는 장점이 있습니다. 하지만 측정 범위가 넓어지거나 고농도에서 신호 포화(Saturation)가 발생하면 정확도가 크게 떨어집니다. 따라서 선형성이 입증된 제한된 농도 구간에서만 이 모델을 적용해야 합니다.
2.2 4PL(4-Parameter Logistic) 모델의 구조적 장점
4PL은 표준곡선에서 가장 널리 활용하는 비선형 회귀 모델입니다. 이 모델은 곡선의 상한(Top)과 하한(Bottom)의 평탄한 구간을 수식에 반영합니다. 면역 분석인 ELISA에서 관찰되는 S자형 반응곡선(Sigmoidal curve)을 완벽하게 설명합니다. 폭넓은 농도 구간을 하나의 공식으로 아우를 수 있어 선형 회귀보다 강력히 권장합니다.
2.3 5PL(5-Parameter Logistic) 모델과 비대칭성
5PL 모델은 4PL 모델에 비대칭성 파라미터를 추가한 구조입니다. 결합 반응의 특성상 고농도 혹은 저농도 구간에서 곡선이 좌우 비대칭으로 나타날 때 유리합니다. 4PL로 적합도 평가를 진행했을 때 잔차(Residual)가 크게 남는다면 5PL 도입을 고려합니다.

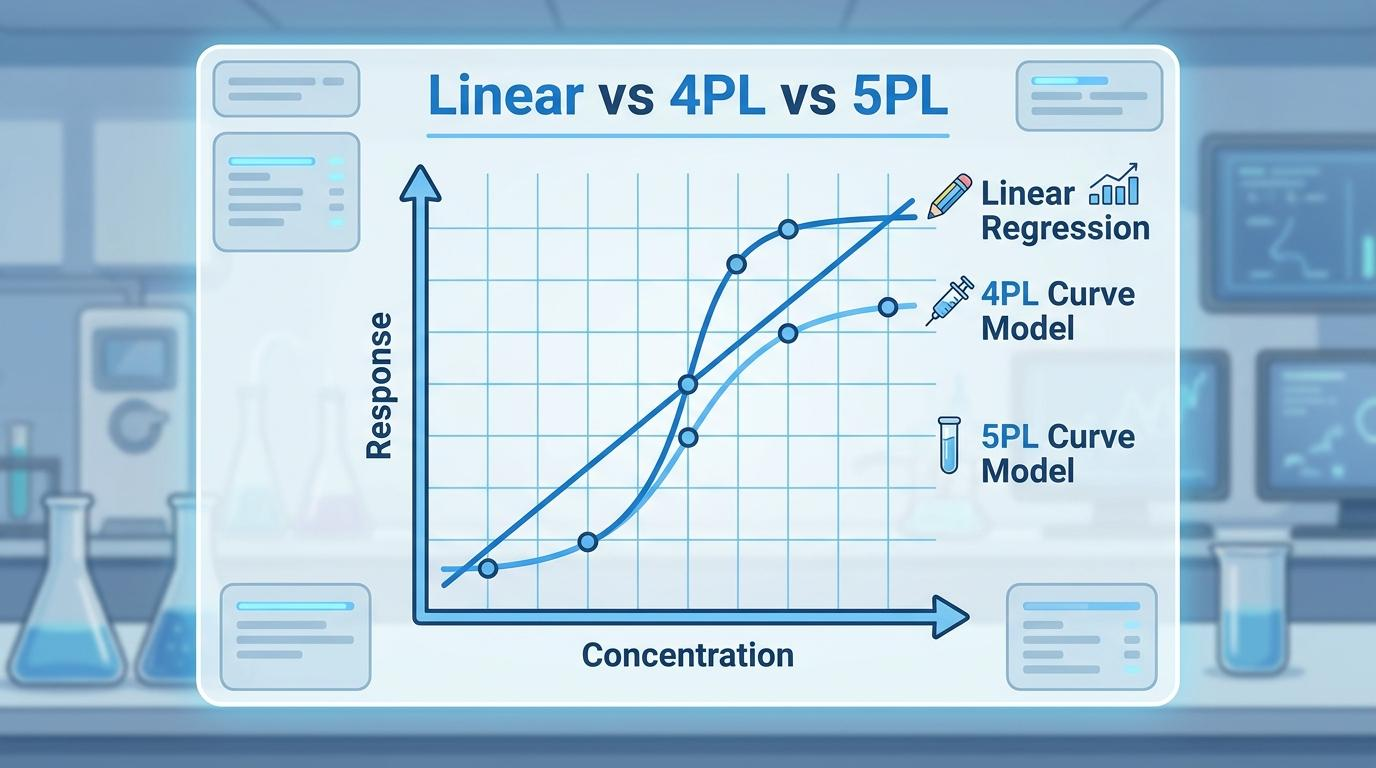

[그림 1] 선형 회귀 및 비선형 회귀(4PL, 5PL) 모델의 형태학적 비교
3. 비선형 회귀 모델의 핵심 파라미터(Parameter) 의미
소프트웨어가 제공하는 결과값의 신뢰성을 판단하려면 각 파라미터 의미를 정확히 이해해야 합니다.
3.1 상한(Top)과 하한(Bottom)의 실무적 해석
- 하한(Bottom): 곡선의 하단 점근선입니다. 실험의 배경 신호(Blank) 또는 분석의 최소 반응 수준을 대변합니다.
- 상한(Top): 곡선의 상단 점근선입니다. 시료의 농도가 매우 높아져 반응이 포화에 도달했을 때 측정하는 최대 신호값입니다.
3.2 EC50와 힐 기울기(Hill slope)의 역할
EC50(반수 유효 농도)는 곡선의 중앙이자 기울기가 가장 급격하게 변하는 변곡점(Inflection point)입니다. 농도 변화에 따른 반응 민감도가 가장 높은 구간을 뜻합니다. 힐 기울기(Hill slope)는 이 중심 구간에서 곡선이 얼마나 가파른지를 수치화합니다. 기울기 값이 클수록 신호가 좁은 농도 범위에서 급격히 변합니다.
[추천 자료] 비선형 파라미터는 약물과 표적 간의 결합 상수를 도출하는 핵심 데이터입니다. 분자 간 상호작용에서 결합 친화도 데이터를 수학적으로 어떻게 전개하고 해석하는지 확인해 보십시오.
KD 값 계산 원리와 데이터 해석 방법은?4. 결정계수 R² 해석과 적합도 평가 기준
결정계수 R2(R-squared)는 선택한 모델이 실험 데이터를 얼마나 충실하게 설명하는지 보여주는 통계 지표입니다.
4.1 R² 값이 의미하는 바와 한계점
R2 값이 1에 가까울수록 모델의 적합도가 높다고 판단합니다. 반면 0에 가까우면 모델의 설명력이 부족합니다. 특수한 경우 음수가 산출될 수도 있습니다. 이는 선택한 피팅 모델이 단순 평균값을 예측하는 것보다도 정확도가 떨어짐을 의미합니다. R2는 모델 평가의 좋은 출발점이지만, 이것 하나만으로 완벽한 품질 관리를 보장할 수는 없습니다.
5. ELISA 및 단백질 정량을 위한 모델 선택 실무 가이드
실무 현장에서는 농도측정 곡선 피팅 모델을 체계적인 기준에 따라 선택해야 합니다.
5.1 최적 모델 선정을 위한 워크플로우
먼저 데이터의 산점도(Scatter plot)를 육안으로 확인합니다. 선형 구간이 매우 뚜렷하다면 선형 회귀를 적용합니다. 전 구간에 걸쳐 양끝 포화 형태의 S자 모양을 띈다면 4PL을 기본 모델로 설정합니다. 이후 잔차 분포(Residual distribution)를 검토합니다. 고농도 구간에서 패턴을 가진 오차가 반복적으로 발생한다면 비대칭성을 해소하기 위해 5PL로 전환합니다.
| 피팅 모델 | 적용 가능 형태 | 주요 특징 및 장점 | 실무 적용 주의점 |
|---|---|---|---|
| 선형 회귀 | 직선형 (제한된 구간) | 해석이 매우 직관적임 | 넓은 농도 범위 적용 불가 |
| 4PL 모델 | S자형 곡선 (대칭) | ELISA 표준 분석에 최적화 | 상·하한선 도달 여부 확인 필요 |
| 5PL 모델 | S자형 곡선 (비대칭) | 복잡한 면역 반응의 비대칭성 보정 | 과적합(Overfitting) 발생 가능성 |
[Pro-tip] 연구 현장 실무 가이드: 고정밀 단백질 정량에서는 R2 수치만 맹신하지 마십시오. 역산 농도 오차(Back-calculation error)를 반드시 검토하십시오. 이미 농도를 아는 표준물질의 신호를 피팅 곡선에 대입하여 도출한 농도가 실제 농도의 80~120% 범위 안에 들어오는지 확인해야 모델의 타당성을 입증할 수 있습니다.
[추천 자료] 타겟 물질의 성질에 따라 결합 양상과 곡선 피팅 모델이 달라질 수 있습니다. 단백질의 물리적 구조 차이가 결합 속도론(Kinetics)과 결과 해석에 어떠한 영향을 미치는지 살펴보십시오.
세포막 수용체와 재조합 단백질의 Binding Kinetics 차이 분석6. 오해와 주의점 및 결론
연구 현장에서 가장 흔히 발생하는 실수는 R2 값에만 의존하여 피팅 모델을 무조건 채택하는 것입니다. 비선형 데이터에 선형 모델을 무리하게 강제하거나, 파라미터 의미를 모른 채 분석 소프트웨어 결과만 복사하는 행동은 심각한 데이터 오류를 초래합니다. 이상치(Outlier)를 검증하고 기술적 반복(Replicate) 간의 편차를 먼저 확인하는 것이 분석의 첫걸음입니다.
결론적으로 마이크로플레이트 리더 농도측정의 성공 여부는 정확한 생물학적 메커니즘 이해와 수학적 피팅 모델의 조화에 달렸습니다. 적절한 곡선 적용은 실험 오차를 줄이고 신약 스크리닝 및 바이오마커 발굴 데이터의 객관성을 극대화합니다.
복잡한 ELISA 및 정량 분석 데이터의 정확도를 높이고 싶으십니까? 표준곡선 피팅에 대한 깊은 이해를 바탕으로 귀하의 실험 데이터에서 최고의 신뢰성을 끌어낼 수 있습니다. 최적화된 데이터 해석 가이드를 지금 바로 전문가와 논의하여 연구 효율을 개선하십시오.
전문가 맞춤형 데이터 분석 솔루션 문의하기연관 토론 주제
- 동적 범위 한계 극복을 위한 비선형 모델 간의 오차율 비교 연구
- 마이크로플레이트 리더 내재형 소프트웨어와 외부 통계 프로그램 간의 알고리즘 차이
- 저농도 생체 시료 분석 시 이상치(Outlier) 제거가 5PL 적합도에 미치는 영향
핵심 용어 정리 (Glossary)
- 비선형 회귀 (Non-linear regression): 독립 변수와 종속 변수의 관계가 직선이 아닌 곡선으로 나타날 때, 이를 수학적 함수로 피팅하여 데이터를 해석하는 통계 기법입니다.
- 결정계수 (R-squared, R2): 회귀 모델이 실제 측정 데이터를 얼마나 잘 설명하는지 나타내는 지표로, 1에 가까울수록 관측치가 모델에 밀접하게 적합됨을 뜻합니다.
- 잔차 (Residual): 특정 농도에서 실제 관측된 신호값과 피팅 모델의 곡선이 예측한 신호값 사이의 차이를 의미하며 모델의 오류 패턴을 분석하는 데 사용합니다.
자주 묻는 질문 (FAQ)
Q. 선형 회귀에서 결정계수 R2가 0.99 이상인데도 결과가 이상할 수 있습니까?
A. 네, 가능성이 매우 높습니다. 좁은 농도 범위에서는 R2가 높게 나오지만 양 극단 고농도나 저농도의 미세한 휨 현상을 반영하지 못해, 역산된 실제 시료 농도에서는 큰 오차를 발생시킵니다.
Q. 소프트웨어에서 4PL과 5PL 모델을 자동으로 선택하게 두어도 괜찮습니까?
A. 권장하지 않습니다. 5PL은 파라미터가 하나 더 많아 수리적으로 R2를 항상 높게 만들지만, 데이터 포인트가 적은 곡선에서는 오히려 과적합을 유발하여 예측 신뢰도를 심각하게 저하시킵니다.
Q. ELISA 표준곡선을 그릴 때 배경 노이즈(Blank) 값은 무조건 빼야 합니까?
A. 일반적으로 배경 신호를 빼는 것이 맞습니다. 다만 4PL 모델은 하한(Bottom) 파라미터가 자동으로 기저 신호를 모델링하므로, 원시 데이터를 그대로 투입하여 곡선 전체의 무결성을 확인하는 방법도 사용합니다.
문의 QR 코드 (메시지 연결)
주요 참고문헌
- Gottschalk, P. G., & Dunn, J. R. (2005). The five-parameter logistic: a characterization and comparison with the four-parameter logistic. Analytical biochemistry, 343(1), 54-65.
- Findlay, J. W., & Dillard, R. F. (2007). Appropriate calibration curve fitting in ligand binding assays. The AAPS journal, 9(2), E260-E267.
- Motulsky, H. J., & Christopoulos, A. (2004). Fitting models to biological data using linear and nonlinear regression: a practical guide to curve fitting. Oxford University Press.
