핵심 인사이트 (Key Insight)
SPR 실험에서 Mass Transport Limitation (MTL)은 분석물이 표면으로 이동하는 속도(kt)가 실제 결합 반응 속도보다 느릴 때 발생하며, 측정된 ka 값을 실제보다 작게 왜곡시킵니다. 이를 제어하기 위해서는 리간드 고정화량(Rfree)을 최소화하고 Flow rate를 최적화하여 데이터의 신뢰성을 확보하는 것이 필수적입니다.
인사이트 키워드: SPR 데이터 신뢰성, MTL 수학적 유도, 표면 농도 최적화, 실험 설계 가이드
왜 SPR 실험에서 MTL 현상을 반드시 이해하고 넘어가야 할까요?
SPR Mass Transport Limitation (MTL)은 분석물(Analyte)이 용액 본체(Bulk)에서 센서 칩 표면으로 도달하는 속도가 리간드와의 결합 반응 속도를 따라가지 못할 때 발생합니다. 바이오 연구 대학원생이나 벤처 연구원들이 흔히 겪는 문제 중 하나는, 기기에서 도출된 수치를 물리적 검증 없이 그대로 믿어 실제보다 결합력이 약한 물질로 오해하는 것입니다.
정확한 속도 상수(ka, kd)를 측정하는 것이 목적인 실험에서 MTL을 무시하면, 결합 속도가 실제보다 느리게 측정되어 연구의 방향성을 완전히 잘못 설정할 수 있습니다. 따라서 수학적 모델링을 통해 이 현상을 사전에 예측하고 제어하는 능력이 전문가에게 요구됩니다.

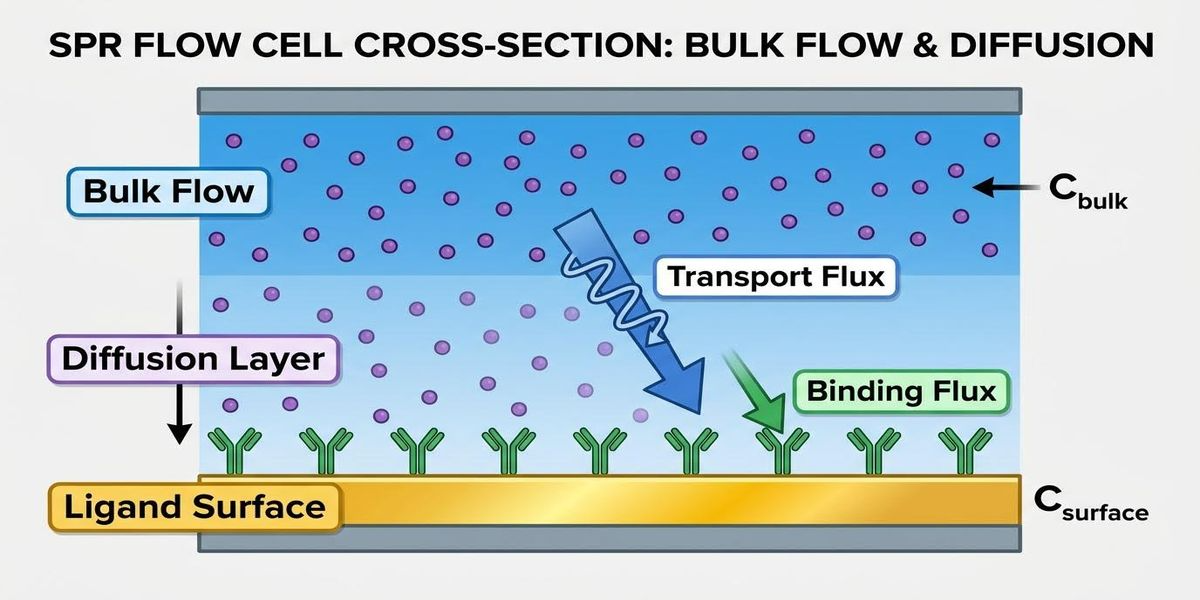

그림 1. SPR Flow Cell 내부의 농도 구배와 MTL 발생 원리
MTL 발생 조건을 예측하고 제어하는 방법을 수학적으로 이해해 볼까요?
MTL의 영향을 정량화하기 위해서는 정상 상태(Steady-state) 가정이 필요합니다. 즉, 분석물이 공급되는 속도(Jsupply)와 표면에서 소비되는 속도(Jconsume)가 균형을 이루는 시점을 기준으로 수식을 전개합니다.
물질 전달 상수 kt를 활용한 공급 Flux 정의
벌크 용액(Cbulk)에서 표면(Csurface)으로 분석물이 이동하는 속도는 다음과 같습니다:
Jsupply = kt * (Cbulk – Csurface)
결합 반응 속도를 활용한 소비 Flux 정의
표면에서 리간드(Rfree)와 결합하며 분석물이 사라지는 속도는 다음과 같습니다:
Jconsume = ka * Csurface * Rfree
최종적인 표면 농도 유지 비율 도출
정상 상태에서 두 속도가 같다고 놓고 정리하면, 공급 농도 대비 표면 농도의 비율을 알 수 있습니다:
Csurface / Cbulk = kt / (kt + ka * Rfree)
실무 전문가 팁 (Pro-tip)
MTL을 억제하기 위한 가장 강력한 제어 인자는 리간드 고정화량(Rfree)입니다. ka가 큰 물질일수록 분모의 결합 항이 커져 표면 농도가 급락하므로, 이 경우 Rmax를 20 RU 이하로 매우 낮게 설정하여 MTL의 영향을 물리적으로 차단해야 합니다.
실험 데이터에서 MTL 징후를 어떻게 포착할 수 있을까요?
실험 과정에서 다음과 같은 현상이 나타난다면 데이터 왜곡이 발생하고 있음을 인지해야 합니다.
| 분석 항목 | 정상 데이터 (No MTL) | MTL 심각 데이터 |
|---|---|---|
| 센서그램 형태 | 지수적 곡선 (Curved) | 직선형에 가까움 (Pseudo-linear) |
| Flow Rate 영향 | 데이터 변화 없음 | 유속 증가 시 결합 속도 증가 |
| 피팅 잔차 | 무작위 노이즈 | 체계적인 곡선 패턴 발생 |
Q&A: 자주 묻는 질문
Q1. 분석물 농도를 높이면 MTL 문제가 해결되나요?
아니요. 앞서 도출한 농도 비율 수식에서 보듯이, Cbulk는 비율 항에 포함되지 않습니다. 농도를 높여도 공급과 소비가 같은 비율로 늘어나기 때문에 MTL에 의한 왜곡 비율은 동일하게 유지됩니다.
Q2. Flow rate를 높이는 것이 왜 도움이 되나요?
Lévêque 방정식에 따르면 kt는 흐름 속도의 1/3승에 비례합니다. 유속을 높이면 확산층(Diffusion layer)이 얇아져 kt가 증가하고, 결과적으로 표면 농도가 벌크 농도에 가까워지게 됩니다.
Q3. 이미 측정된 MTL 데이터를 보정할 수 있나요?
많은 소프트웨어가 ‘Mass Transport’를 변수로 포함하는 피팅 모델을 제공합니다. 다만, MTL이 너무 심각하여 곡선이 직선으로 변한 경우에는 수학적 보정의 오차가 매우 커지므로 재실험을 권장합니다.
핵심 용어 정리 (Glossary)
- kt (Mass Transport Coefficient): 분석물이 대류 영역에서 표면 확산층을 지나 전달되는 효율을 나타내는 비례 상수.
- ka (Association Rate Constant): 분자 간의 고유한 결합 속도를 나타내는 2차 반응 속도 상수.
- Rfree: 특정 시점에서 분석물과 결합할 수 있는 비어있는 리간드의 양(RU).
- Lévêque Equation: 흐름 속도와 기하학적 구조를 통해 kt를 도출하는 물리 화학 방정식.
