핵심 인사이트 (Key Insight)
고가의 실시간 분석 장비가 없더라도, 연구실에 구비된 일반 plate reader로 신뢰성 높은 KD(해리평형상수) 측정이 가능합니다. 핵심은 리간드 농도별 결합 신호를 바탕으로 포화결합(Saturation Binding) 곡선을 도출하고, 이를 One-site Binding Model 수식에 대입하여 정확한 피팅을 수행하는 것입니다.
인사이트 키워드: plate reader KD 측정, binding affinity assay, saturation binding assay, KD 계산
“실시간 결합력 측정 장비(SPR) 없이도 신뢰할 수 있는 수치적 KD 값을 구할 수 있을까요?” 바이오 연구를 진행하는 대학원생이나 벤처 기업의 초기 연구원들이 가장 빈번하게 마주치는 고민 중 하나입니다. 결론부터 말씀드리면 충분히 가능합니다. 흔히 실험실에서 사용하는 흡광, 형광, 발광 플레이트 리더를 활용하여 결합 상수 값을 정밀하게 산출해낼 수 있습니다.
본 포스팅에서는 plate reader KD 측정의 기본 작동 원리부터 분석에 핵심이 되는 수학적 모델링, 그리고 실제 실험 설계 시 간과하기 쉬운 함정들까지 핵심적인 가이드를 체계적으로 정리해 드립니다.

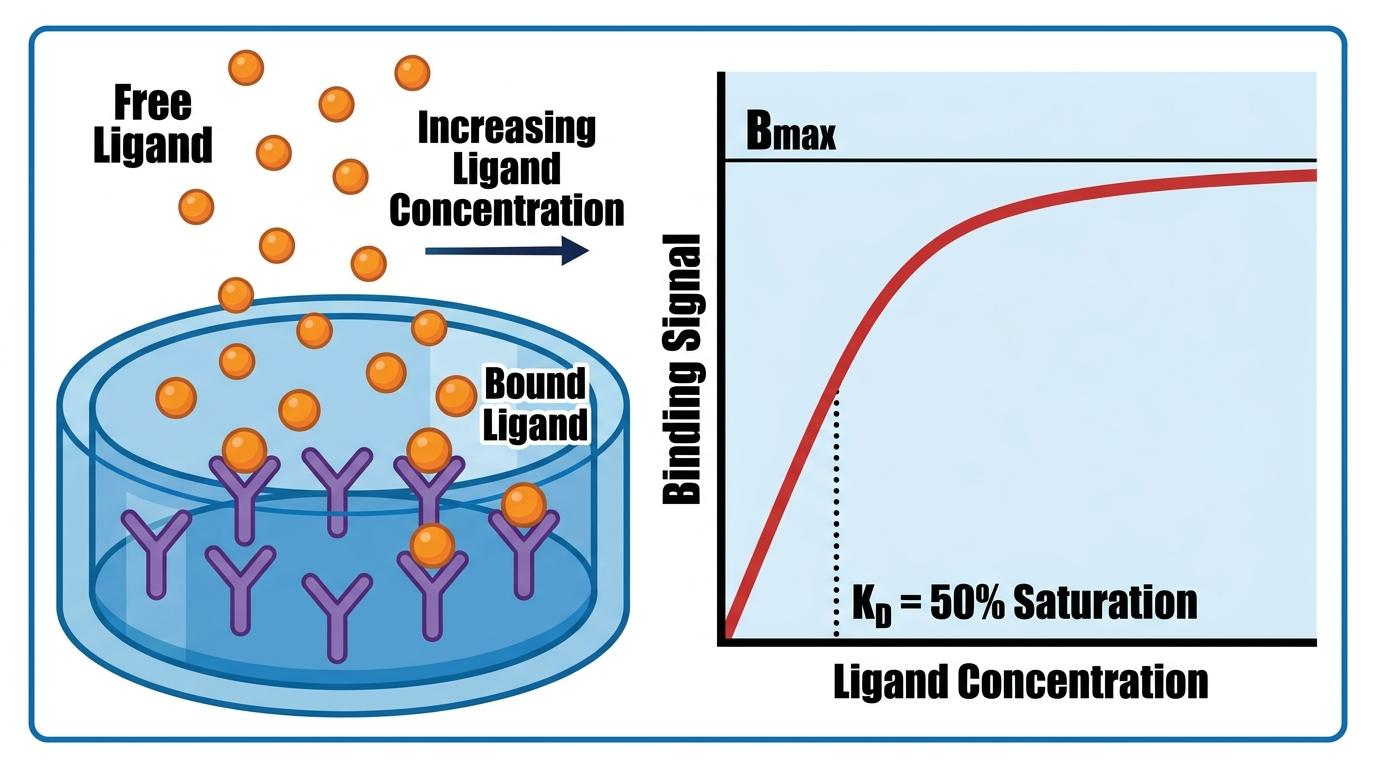

[그림 1] 포화결합 분석법을 활용한 플레이트 리더 기반 KD 값 도출 원리
1. plate reader KD 측정으로 알아보는 분자 결합력의 기초
분자 생물학 및 신약 개발에서 단백질-리간드, 혹은 항체-항원 간의 상호작용 세기를 수치화하는 표준 척도는 바로 KD(해리평형상수, Dissociation Constant)입니다. KD는 표적 단백질의 결합 부위 중 정확히 50%가 리간드에 의해 점유되었을 때의 리간드 농도로 정의됩니다.
따라서 KD 값이 작을수록 극소량의 리간드로도 표적 단백질에 강력하게 결합함을 뜻하므로 ‘고친화도(High Affinity)’를 의미하며, 반대로 KD 값이 클수록 결합력이 약한 ‘저친화도’를 나타냅니다. 플레이트 리더 기반 분석법은 평형 상태에 도달한 결합 분자의 농도를 형광이나 흡광, 화학발광 등의 신호량으로 환산하여 분석하는 대표적인 엔드포인트(Endpoint) 분석법입니다.
2. 포화결합 분석법(Saturation Binding Assay)의 역학과 피팅 모델
가장 직관적인 방법은 표적 단백질의 양을 일정하게 유지한 채, 반응시키는 리간드의 농도를 단계적으로 높여가며 시그널 변화를 모니터링하는 포화결합 분석법(Saturation Binding Assay)입니다. 리간드 농도가 증가함에 따라 결합 신호도 비선형적으로 증가하다가, 모든 결합 사이트가 완전히 채워지면 신호가 최대치에 수렴하는 ‘포화 현상’이 나타납니다.
이러한 포화결합 곡선 데이터에 적용하는 표준 수학적 모델이 바로 One-site Binding Model입니다. 수식은 다음과 같이 정의됩니다.
여기서 Y는 플레이트 리더가 검출한 신호 세기(또는 결합 백분율)이며, Bmax는 이론적으로 도달할 수 있는 최대 신호 값을 말합니다. [L]은 자유 리간드 농도입니다. 실제 연구 현장에서는 GraphPad Prism 소프트웨어를 통해 비선형 회귀 분석(Nonlinear Regression)을 돌려 이 곡선으로부터 최적의 KD와 Bmax 값을 한 번에 추정하게 됩니다.
실무 Pro-tip: 리간드 희석 범위 설정의 숨겨진 노하우
정확한 비선형 피팅을 수행하려면 실험에 설계되는 리간드의 최고 농도가 예상되는 KD 값보다 최소 10배 이상(권장 30배에서 100배) 높아야 합니다. 만약 포화(Bmax) 구간에 도달하는 데이터 포인트가 결여된다면 수학적 모델이 곡선의 평탄 영역을 올바르게 예측하지 못해 결과값의 신뢰도가 크게 떨어지게 됩니다.
3. 마이크로플레이트 기반 주요 검출 포맷별 성능 비교
플레이트 리더로 시그널을 검출하는 방법은 사용 목적과 레이블(Labeling)의 여부에 따라 다양합니다. 아래 표는 바이오 벤처 및 학계 연구실에서 흔히 사용되는 핵심 검출 포맷들의 특징을 정밀하게 요약한 것입니다.
| 검출 포맷 | 측정 시그널 | 핵심 장점 | 실무 고려사항 |
|---|---|---|---|
| ELISA-based | 흡광도 (OD 450nm 등) | 접근성이 매우 높음, 추가 장비 불필요 | Wash 과정 중 결합력이 약한 물질이 소실될 우려 |
| Fluorescence (FP) | 형광 편광도 (Polarization) | Wash 단계 없는 균일계(Mix & Read) 방식 | 리간드의 크기 변화가 확연해야 신호 구분이 쉬움 |
| HTRF / TR-FRET | 시간분해 형광 에너지 전달 비율 | 백그라운드 노이즈가 극히 낮음, 높은 민감도 | 특이 형광 도너/어셉터 접합체가 필요하여 비용 증가 |
4. 높은 재현성을 보장하는 핵심 실험 프로세스 5단계
- 단계 1: 표적 물질의 고정화 (Coating): 플레이트 웰 표면에 표적 수용체 혹은 항원을 견고하게 물리흡착 또는 화학 접합 방식으로 부착시킵니다.
- 단계 2: 철저한 블로킹 (Blocking): 비특이적 반응을 예방하기 위해 BSA나 카제인 등의 블로킹 완충액으로 웰 표면의 여백 공간을 완벽하게 밀봉합니다.
- 단계 3: 리간드 순차 희석 및 평형 유도: 리간드를 일정한 배율로 12단계 이상 연속 희석하여 웰에 첨가한 뒤, 분자 결합이 충분히 안착할 수 있도록 평형 도달 시간 동안 인큐베이션을 거칩니다.
- 단계 4: 워싱 및 시그널 검출: 결합하지 않은 유리 리간드를 세척 제거하고(ELISA 기준), 플레이트 리더로 발색 또는 발광 강도를 리딩합니다.
- 단계 5: 데이터 비선형 회귀 분석: 도출된 시그널 값을 농도 대비 그래프로 구축한 뒤, GraphPad Prism 소프트웨어를 통해 One-site Total 결합 수학 공식을 매핑하여 최종 KD 값을 연산합니다.
5. 실험 데이터 신뢰성을 떨어뜨리는 치명적인 3가지 함정
플레이트 리더를 사용한 분석을 올바르게 완성하기 위해서는 연구실 현장에서 쉽게 간과하는 다음 세 가지 원인을 엄격하게 관리해 주어야 합니다.
첫째, 비특이적 결합(Non-specific Binding)의 무보정
리간드는 표적 단백질 외에도 미세용기 플라스틱 벽면이나 완충 완충 물질에 달라붙을 수 있습니다. 총 결합량(Total Binding) 측정 시 반드시 표적 단백질이 없는 음성 대조군(Blank)의 결합 거동을 함께 평가하여 순수 특이적 결합값만을 발라내야 합니다.
둘째, 평형 미달 상태에서의 측정과 Apparent KD의 덫
열역학적 평형에 도달하지 않은 미성숙된 반응 단계에서 분석을 서둘러 진행하면 실제 결합력보다 훨씬 약하게 평가되는 Apparent KD(겉보기 해리평형상수) 데이터가 도출됩니다. 시간대별 결합력 반응 시간 테스트를 선행해 최적 평형 도달 시점을 찾으십시오.
셋째, 리간드 농도 범위 축소
측정 농도 분포가 협소하면 곡선의 형태를 결정하는 비선형 회귀 매핑이 붕괴되어 알고리즘 상 무한 루프에 빠지거나 왜곡된 피팅 결괏값이 인쇄될 우려가 다분합니다.
6. 더 정밀한 분석: Plate Reader KD의 한계와 실시간 SPR의 필요성
마이크로플레이트 기반 분석법은 진입 장벽이 낮고 처리량이 높다는 뛰어난 편의성을 지닙니다. 하지만, 분자가 서로 부딪혀 결합하고 해리되는 전진 및 역진 반응 속도상수 자체(ka, kd)를 각각 파악할 수 없다는 한계가 존재합니다. 또한 복잡한 세포 환경과 표지 부착 과정으로 인해 표적 고유의 온전한 형태 유지가 어려울 때도 있습니다.
단순한 평형 강도를 나타내는 KD의 정적 한계를 극복하고, 표지 부착에 따른 변성 우려 없이 완벽하게 실시간 결합 역학(Kinetics) 정보를 규명하고자 하신다면 고도화된 실시간 분자 분석 솔루션을 검토해볼 가치가 있습니다. 고난도 연구 과제를 수행 중이시라면 정밀 분석과 전문 자문을 지원하는 와이클루바이오의 분석 솔루션을 적극 추천해 드립니다.
나노몰(nM) 단위 이하의 초미세 결합력 분석 및 결합/해리 속도상수의 실시간 데이터를 확보하길 원하신다면, 아래 링크를 통해 와이클루바이오의 기술적 접근 방식을 만나보실 수 있습니다.
와이클루바이오 정밀 분자 역학 SPR 분석 서비스 소개 바로가기
만약 세포 표면에 발현된 자연 상태의 단백질 수용체를 타깃으로 실제 세포 환경과 동일한 억제 효율(IC50) 및 세포막 표적 결합력을 도출해 내고 싶으시다면 다음 세부 공정 가이드를 참고하시기 바랍니다.
Protein-Cell Binding Affinity KD 분석법 및 세포 기반 친화도 자료실 이동하기
“타깃 물질에 최적화된 맞춤형 Affinity 설계가 필요하십니까?”
실험 프로토콜 설계 실패로 불필요한 시약 낭비와 시간 지체가 반복된다면, 와이클루바이오의 다년간 축적된 상호작용 전문 엔지니어와 무료 사전 진단 및 스크리닝 전략 컨설팅을 시작해보세요.
바인딩 어세이 문제 해결을 위한 전문가 무료 상담 및 기술 문의하기7. 자주 묻는 질문 (FAQ)
Q1. ELISA reader 기기를 가지고도 신뢰도 높은 정밀 KD 측정이 가능합니까?
답변: 네, 그렇습니다. 신호의 노이즈와 비특이적 결합 수준만 정밀하게 통제하고 보정해 준다면, ELISA 리더기를 통해서도 충분히 검출 가능한 수준의 깔끔한 포화 곡선을 그릴 수 있으며 GraphPad Prism을 통한 곡선 피팅 모델 적용으로 이론상 완벽한 KD 값을 산출할 수 있습니다.
Q2. Apparent KD(겉보기 KD)가 발생하는 본질적인 요인은 무엇입니까?
답변: 가장 주된 원인은 반응 도중 완벽한 평형 농도 조건에 도달하지 못하여 반응이 진행되는 중에 조기 측정을 하였기 때문입니다. 또 다른 주요인으로는 타깃 분자 내의 가혹한 입체 장애 현상, 혹은 형광 또는 효소 부착으로 인한 분자의 성상 변화 등이 있습니다.
Q3. GraphPad Prism 피팅 시 R sup 2 수치가 어느 정도 수준이어야 성공적인가요?
답변: 통상 생화학적 수치 모델링 결과상 결정계수인 R2(R-squared) 값은 최소 0.95 이상이어야 모델의 일관성을 확보한 것으로 간주합니다. 우수하고 안정적인 실험 데이터의 경우 0.98 이상의 높은 지수를 형성하여 고도로 수렴하는 신뢰 구간을 형성합니다.
8. 주요 핵심 용어 가이드 (Glossary)
- KD (Dissociation Constant, 해리평형상수): 분자 간의 역학적 친화도를 정량하는 보편적인 농도 평형 값. 값이 낮을수록 강력한 결합을 뜻함.
- Bmax (Maximum Binding Capacity): 해당 수용체 플레이트 반응 웰에서 리간드의 농도 무한대 시 달성 가능한 최대 결합 포화 신호 강도.
- Non-specific Binding (NSB, 비특이적 결합): 특수한 수용 타깃 표면이 아닌 물리 플라스틱 웰 바닥 벽체 등에 기생적으로 흡착하여 잔류하는 비정상 신호 성분.
연구 실무 애로사항 즉각 문의 QR 코드 (모바일 전송 연결)
주요 참고 문헌 (References)
- Jarmoskaite, I., et al. (2020). “How to measure and evaluate binding affinities.” *eLife*, 9, e57264. doi:10.7554/eLife.57264.
- Hulme, E. C., & Trevethick, M. A. (2010). “Ligand binding assays: Run and-or ruined.” *British Journal of Pharmacology*, 161(6), 1219-1237. doi:10.1111/j.1476-5381.2010.00938.x.
- Motulsky, H. J., & Christopoulos, A. (2004). *Fitting Models to Biological Data Using Linear and Nonlinear Regression*. Oxford University Press.
