SPR binding model 분석: 1:1 모델 불일치 해결 가이드

1. SPR 결합 모델 분석에서 1:1 모델이 자주 실패하는 이유

1.1 표면 플라즈몬 공명(SPR) 기술의 핵심 가치

항체 약물 개발에서 표면 플라즈몬 공명 (Surface Plasmon Resonance, SPR) 기술은 산업 표준으로 자리 잡았습니다. Biacore, LigandTracer 등 다양한 장비는 결합 해리 상수 (Dissociation Constant, KD), 결합 속도 상수 (Association Rate Constant, ka), 해리 속도 상수 (Dissociation Rate Constant, kd)를 실시간으로 측정합니다. 정확한 상수 도출은 약물의 효능과 체내 체류 시간을 예측하는 데 필수적입니다.

1.2 1:1 Langmuir 모델이 기본으로 사용되는 이유

1:1 Langmuir 모델은 하나의 리간드(Ligand) 분자가 하나의 분석물(Analyte) 분자와 결합한다는 가장 단순한 가정을 바탕으로 합니다. 해석이 직관적이며 물리적 의미가 명확합니다. 따라서 대부분의 초기 화합물 스크리닝과 주요 논문에서 표준 분석법으로 널리 사용됩니다.

1.3 왜 1:1 모델은 빈번하게 피팅에 실패하는가?

많은 연구자들이 1:1 모델을 적용했을 때 카이제곱(Chi-square) 값이 과도하게 높게 나오는 문제를 겪습니다. 잔차(Residuals) 패턴이 무작위가 아닌 파동 형태를 보이거나, U-value가 기준치를 초과하는 현상도 흔합니다. 이러한 피팅 실패는 실험 조건과 분자의 물리적 특성 사이에 불일치가 발생했음을 나타내는 중요한 신호입니다.

1.4 본 가이드의 목적과 활용 대상

이 글은 SPR 기기를 다루는 바이오 연구 대학원생부터 실험 최적화에 난항을 겪는 벤처 기업의 책임 연구원까지 폭넓게 활용할 수 있습니다. 실험실 현장에서 즉각적으로 적용할 수 있는 논리적인 문제 해결(Troubleshooting) 절차를 단계별로 제공합니다.

2. 1:1 모델의 기본 원리와 피팅 적합성 판단 기준

2.1 1:1 Langmuir 결합 모델의 수학적 배경

1:1 모델은 표면 반응 역학을 수식으로 표현합니다. 기본 수식은 dR/dt = ka * C * (Rmax – R) – kd * R 로 정의됩니다. 여기서 ka는 결합 속도, kd는 해리 속도를 의미하며, 최종적인 결합 해리 상수 KD는 kd/ka의 비율로 계산됩니다. Rmax는 센서 칩 표면이 분석물로 완전히 포화되었을 때의 최대 신호량을 의미합니다.

2.2 SPR 센소그램의 4단계와 기대 곡선

전형적인 센소그램(Sensorgram)은 베이스라인(Baseline), 결합(Association), 해리(Dissociation), 재생(Regeneration)의 4단계로 구성됩니다. 이상적인 1:1 결합은 분석물 주입 시 지수적(Exponential)으로 신호가 증가하며, 버퍼 세척 시 지수적으로 부드럽게 감소하는 곡선을 그립니다.

2.3 피팅 성공과 실패를 판가름하는 3가지 핵심 지표

• Chi-square (카이제곱): 실험 데이터와 모델 예측값 간의 차이를 나타냅니다. 일반적으로 2 미만을 권장하며, 10 이상일 경우 모델 불일치로 판단합니다.
• Residuals (잔차): 오차의 분포를 시각화한 그래프입니다. 0을 기준으로 무작위로 분포해야 하며, 특정 곡선 패턴(파동)이 보이면 부적합합니다.
• U-value (고유값): 매개변수 간의 상관관계를 평가합니다. 15% 미만이 권장되며, 20%를 넘으면 도출된 ka 및 kd 상수의 신뢰도가 급격히 떨어집니다.

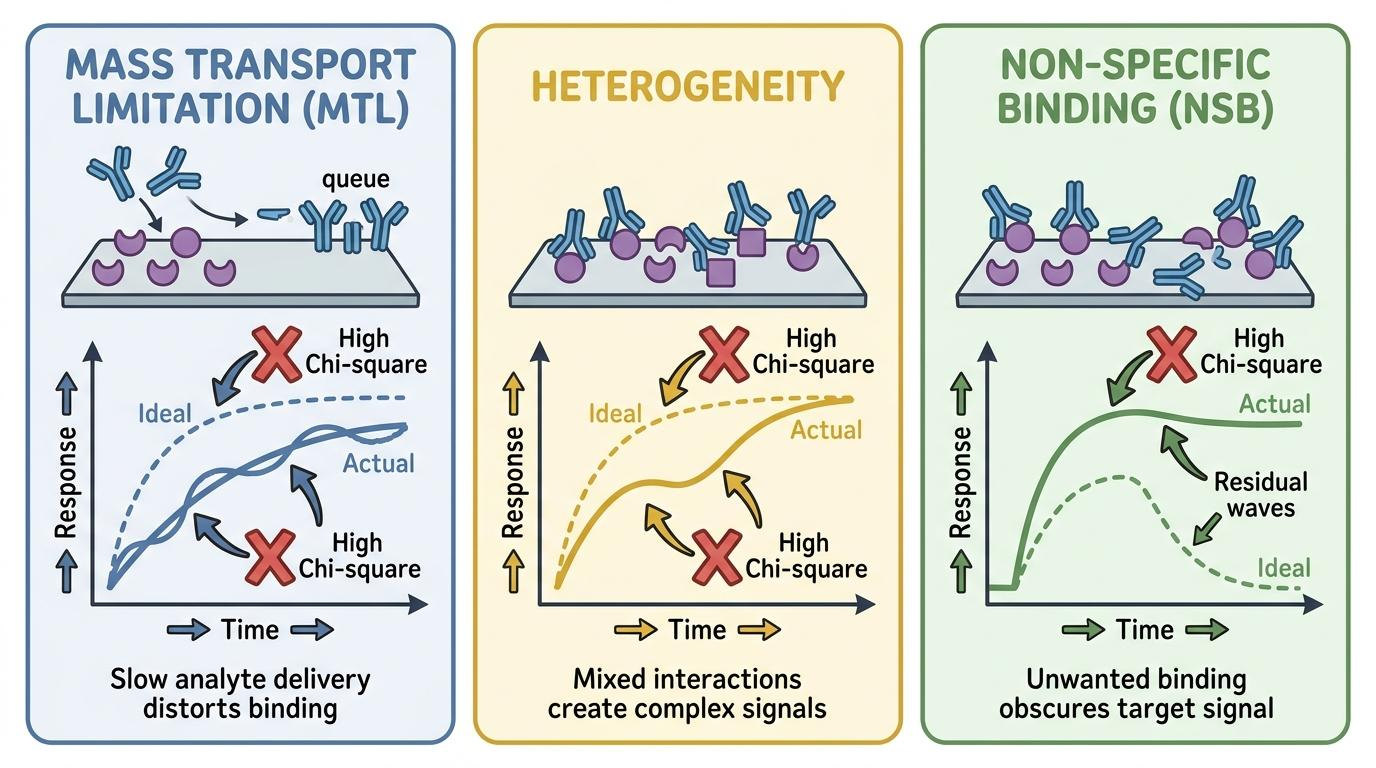

3. 1:1 모델 불일치의 3대 주요 원인: 메커니즘과 식별법

이러한 복잡한 모델 불일치 현상을 정확히 파악하려면, 분자의 특성에 맞는 심층적인 분석 접근이 필요합니다. 만약 현재 분석 중인 분자의 정확한 결합 거동을 파악하기 어렵다면, 전문가의 진단을 받는 것이 시간을 단축하는 길입니다. SPR 기반의 고도화된 결합 상호작용 분석 서비스 자료를 참고하여 실험 설계의 방향성을 점검해 보시길 권장합니다.

3.1 물질 이동 제한 (Mass Transport Limitation, MTL)

물질 이동 제한 현상은 용액 내 분석물이 센서 표면으로 확산되어 다가오는 속도가 리간드와 실제로 결합하는 속도보다 느릴 때 발생합니다. 유량이 너무 낮거나, 리간드가 칩 표면에 과도하게 고정화되었을 때 흔히 관찰됩니다. 센소그램 상에서 결합 초기 단계가 지수 곡선이 아닌 직선 형태로 왜곡되는 것이 주요 특징입니다. 이를 확인하려면 유량을 10에서 50 μL/min으로 점진적으로 높여가며 피팅 결과가 개선되는지 검증해야 합니다.

3.2 리간드 불균일성 (Heterogeneity)에 의한 다중 결합

아민 커플링(Amine Coupling)과 같은 무작위 고정화 방식을 사용하면, 단백질 리간드의 결합 방향성이 무너지고 입체적 장애(Steric Hindrance)가 발생합니다. 이로 인해 하나의 센서 표면에 두 개 이상의 서로 다른 ka, kd 속도 그룹이 혼재하게 됩니다. 해리 곡선이 한 번에 떨어지지 않고 두 단계에 걸쳐 완만하게 이어지는 패턴을 보인다면 불균일성을 강하게 의심해야 합니다.

특히, 단백질과 세포 수준에서의 결합 친화도 차이를 비교 분석하면, 고정화 방식으로 인한 구조적 변형 여부를 더 명확하게 검증할 수 있습니다. 타겟 단백질의 본래 형태 유지 여부가 의심된다면, Protein-Cell Binding Affinity KD 분석법 자료를 확인하여 세포 기반의 자연 상태 결합력과 교차 검증을 수행하는 것이 매우 효과적입니다.

3.3 비특이적 결합 (NSB) 및 이가 결합 (Bivalent Binding)

분석물이 타겟 리간드가 아닌 센서 칩의 덱스트란(Dextran) 매트릭스에 직접 달라붙는 현상을 비특이적 결합 (Non-specific Binding, NSB)이라고 합니다. 또한, IgG 항체처럼 두 개의 결합 부위를 가진 분자는 이가 결합(Bivalent Binding)에 의한 다가 효과(Avidity)를 유발합니다. 두 경우 모두 해리 곡선이 심하게 볼록(Convex)한 형태를 띠며 느리게 떨어집니다. 대조군(Reference) 채널에서도 비정상적인 신호가 검출된다면 즉각 버퍼 조건을 수정해야 합니다.

발생 원인	주요 특징 (데이터 신호)	해결 및 검증 방법
물질 이동 제한 (MTL)	결합 초기가 지수형이 아닌 직선형을 보임	유량 증가 (30~50 μL/min), 리간드 고정화 밀도 감소
리간드 불균일성	해리 단계가 두 번에 걸쳐 완만하게 떨어짐	단백질 A/G를 활용한 방향성 고정화 적용
비특이적 결합 (NSB)	Reference 채널에서 신호 검출, 해리 곡선이 볼록함	버퍼 내 Tween-20 추가, 이온 강도(NaCl) 조절

4. 3단계 Troubleshooting: 실험 조건 최적화부터 모델 전환까지

4.1 1단계: 실험 물리적 조건 최적화 (70% 이상 해결)

대부분의 1:1 모델 불일치는 물리적 환경을 조절하는 것만으로 해결됩니다. 물질 이동 제한(MTL)을 제거하기 위해 유량을 30 μL/min 이상으로 유지하는 것이 좋습니다. 결합 속도(ka)가 10⁶ M^-1s^-1 이상으로 매우 빠른 분자라면 유량을 50에서 100 μL/min까지 높여야 합니다.

또한 리간드 고정화 밀도(Immobilization Level)를 점검해야 합니다. 300 RU 이상의 고밀도는 입체적 장애를 유발합니다. 이를 50에서 150 RU 수준의 저밀도로 낮추면 단일 결합 부위 노출이 증가하여 1:1 모델 적합성이 크게 향상됩니다. 버퍼의 경우 0.005% Tween-20을 첨가하고 샘플을 0.22 μm 필터로 여과하여 응집체를 제거하는 전처리가 필수적입니다.

4.2 2단계: 데이터 전처리 및 이중 참조 (Double Referencing)

소프트웨어적인 데이터 전처리 또한 중요합니다. 아무리 완벽한 실험이라도 시스템 고유의 노이즈가 발생합니다. 이중 참조(Double Referencing) 기법은 대조군 채널(Reference Channel)의 신호를 빼고, 분석물이 없는 빈 버퍼(Blank Buffer) 주입 시의 신호를 추가로 차감하는 방식입니다.

이중 참조를 생략할 경우 비특이적 결합(NSB)이 과대평가될 수 있습니다. 이로 인해 결합 해리 상수(KD)에 5배에서 10배 이상의 오차가 발생할 위험이 있습니다. 반드시 베이스라인 보정 후 재피팅을 수행해야 합니다.

4.3 3단계: 대체 모델 적용 및 물리적 검증

조건 최적화 후에도 피팅이 실패한다면 분자의 물리적 특성이 1:1 결합이 아닐 확률이 높습니다. IgG 항체처럼 두 개의 결합 부위를 가지는 경우 이가 결합 모델 (Bivalent Analyte Model)을 적용하여 다가 효과(Avidity)를 수식에 반영해야 합니다.

결합 후 단백질의 구조적 변형이 일어난다면 2단계 반응 모델 (Two-state Reaction Model)이 적합합니다. 모델을 전환한 후에는 반드시 카이제곱 값이 5 미만으로 감소했는지, 잔차가 무작위로 분포하는지, 도출된 상수가 문헌값과 물리적으로 합당한지 최종 점검해야 합니다.

5. 실전 사례: 1:1 모델 실패에서 성공 피팅으로의 전환

초기 실험에서 연구팀은 리간드 밀도를 350 RU로 고정하고 유량을 10 μL/min으로 설정했습니다. 그 결과 카이제곱 값이 18로 매우 높았으며, 잔차 그래프에 뚜렷한 파동 패턴이 관찰되었습니다. 이는 물질 이동 제한과 고밀도 고정화로 인한 입체적 장애가 복합적으로 발생한 전형적인 실패 사례였습니다.

문제를 해결하기 위해 즉각적인 최적화 조치를 단행했습니다. 유량을 50 μL/min으로 대폭 늘리고 리간드 밀도를 120 RU로 낮추어 재고정화했습니다. 아울러 버퍼에 0.005% Tween-20을 추가했습니다. 그 결과 카이제곱 값은 1.8로 떨어졌고 잔차는 완벽한 무작위 분포를 보였습니다. 최종 도출된 KD 값은 6.2 nM (ka = 2.1 x 10⁵ M^-1s^-1, kd = 1.3 x 10^-3 s^-1)로 문헌값과 일치하여 성공적으로 논문에 투고할 수 있었습니다.

6. 자주 묻는 질문 (FAQ): SPR 실험 최적화를 위한 핵심 문답

Q1. 카이제곱 값이 낮으면 무조건 성공한 피팅인가요?
아닙니다. 카이제곱(Chi-square) 수치가 2 미만이라도 잔차(Residuals) 패턴에 물결 모양이 있거나 U-value가 20%를 넘는다면 수용해서는 안 됩니다. 세 가지 지표를 모두 충족해야 신뢰할 수 있는 데이터입니다.

Q2. 최대 결합 신호(Rmax)가 이론값보다 훨씬 크게 나오면 어떻게 하나요?
주로 비특이적 결합(NSB)이나 시료 내 단백질 응집체(Aggregates)가 존재할 때 발생합니다. 실험 전 시료를 10,000 x g에서 원심분리하고, 분석 버퍼의 염(NaCl) 농도를 조절하여 최적화해야 합니다.

Q3. 1:1 모델 대신 Bivalent 모델은 언제 사용해야 하나요?
IgG와 같이 두 개의 결합 부위(Fab)를 가진 분자를 분석물로 사용할 때 고려합니다. 특히 해리(Dissociation) 단계의 곡선이 한 번에 떨어지지 않고 아주 완만하고 느슨하게 꺾이는 특징을 보일 때 적용하는 것이 좋습니다.

7. 결론: 1:1 모델 불일치는 실패가 아닌 최적화의 신호

1:1 모델 피팅에서 발생하는 불일치는 단순한 실험 실패가 아닙니다. 이는 실험 조건 최적화가 필요하다는 명확한 물리적 신호입니다. 앞서 살펴본 물질 이동 제한, 불균일성, 비특이적 결합이라는 3대 원인을 이해하는 것이 동역학 분석의 첫걸음입니다.

항체 및 신약 개발에서 정확한 KD 측정은 성공적인 파이프라인 구축을 좌우합니다. 1:1 모델만을 고집하기보다는 분자의 특성을 깊이 이해하고, 낮은 리간드 밀도와 높은 유량, 철저한 이중 참조를 결합하여 최적의 분석 환경을 조성하시길 바랍니다.

8. 부록: 즉시 활용 가능한 실험 및 검증 체크리스트

• 실험 전: 유량이 30 μL/min 이상으로 설정되었는가?
• 실험 전: 리간드 고정화 밀도가 50~150 RU 수준을 유지하는가?
• 실험 전: 시료 탈기(Degassing) 및 0.22 μm 필터링을 완료했는가?
• 피팅 후: 카이제곱(Chi-square) 값이 5 미만인가?
• 피팅 후: 잔차(Residuals)가 0을 기준으로 무작위로 분포하는가?

핵심 용어 정리 (Glossary)

• 결합 해리 상수 (KD): 분자 간의 결합 친화도를 나타내는 수치로, 값이 작을수록 강한 결합을 의미합니다.
• 물질 이동 제한 (MTL): 용액 내 분자의 확산 속도가 실제 결합 속도를 따라가지 못해 데이터가 왜곡되는 현상입니다.
• 이중 참조 (Double Referencing): 대조군 채널의 신호와 빈 버퍼 주입 시의 배경 신호를 모두 차감하여 순수 결합 신호만 추출하는 전처리 기법입니다.

연관 토론 주제

• ADC 신약 개발에서 리간드 고정화 방식이 타겟 결합력에 미치는 영향
• Bivalent 모델과 1:1 모델의 혼용 적용 시 발생할 수 있는 데이터 해석의 함정
• SPR과 BLI(Bio-Layer Interferometry) 기술의 동역학 산출 정확도 비교 분석

주요 참고문헌

• Myszka, D. G. (1999). Improving biosensor analysis. Journal of Molecular Recognition.
• Schuck, P. (1997). Use of surface plasmon resonance to probe the biological action of interacting molecules. Annual Review of Biophysics and Biomolecular Structure.
• Karlsson, R. (1999). Real-time kinetic analysis of biomolecular interactions. In Surface Plasmon Resonance Sensors.
